DBS36_Core

DBS36_Core

Codeurs
(Code: DBS36_Core)
En Stock
Le codeur incrémental MultiFit
0g
Le codeur incrémental MultiFit

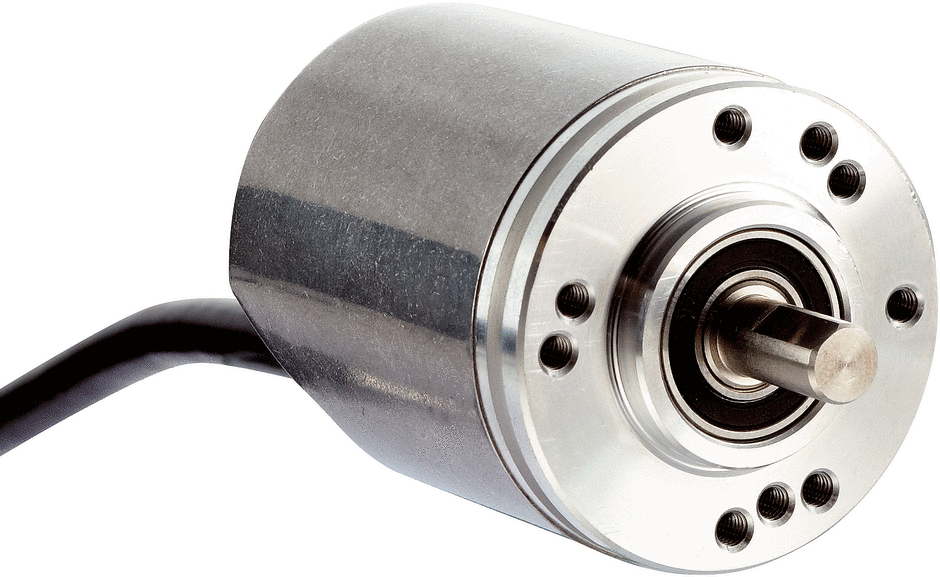

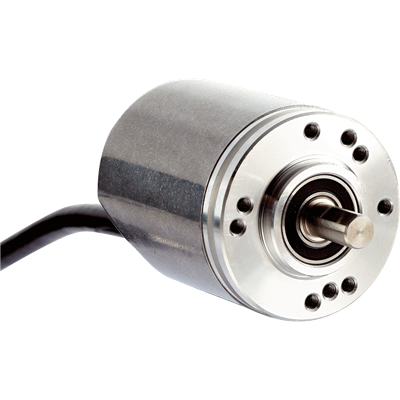

Le codeur incrémental DBS36 Core se caractérise par sa flexibilité mécanique élevée, ses propriétés techniques exceptionnelles et les nombreuses variations possibles. Un arbre creux non traversant avec un diamètre jusqu''à 8 mm et une bride de serrage avec arbre plein de 6 mm s et 1/4" sont disponibles. La version avec bride de serrage présente 2 brides différentes avec 6 gabarits de trou de montage différents et une rainure synchro pour le montage avec brides synchro. La version à arbre creux possède un support de couple universel pouvant être utilisé pour plusieurs cercles de trous de montage typiques. Tous les modèles ont des dimensions compactes et un départ de câble universel permettant de poser le câble dans le sens axial ou radial.


En bref
  • Raccordement avec départ de câble universel
  • Versions avec arbre creux non traversant ou bride de serrage avec arbre plein
  • Bride de serrage avec 6 gabarits de trou de montage et rainure synchro
  • Arbre creux avec support de couple universel
  • Diamètre de boîtier compact de 37 mm avec une profondeur de montage compacte,
  • Interfaces électriques : TTL/RS-422, HTL/push pull et collecteur ouvert NPN
  • Nombre de traits : 10 à 2 500
  • Plage de température : -20 °C à +85 °C
  • Indice de protection : IP65
Vos avantages
  • Le départ de câble universel permet une utilisation dans des espaces exigus et un guidage de câbles flexible
  • La bride de serrage avec différents gabarits de trou de montage offre une flexibilité élevée au montage dans des applications anciennes et nouvelles.
  • La bride de serrage avec rainure synchro permet un montage avec des brides synchro.
  • Le support de couple universel du DBS36 Core permet un échange facile des appareils sans modification de l''application
  • Les arbres en version métrique et impériale permettent une mise en œuvre dans le monde entier.
  • La flexibilité élevée de l''interface mécanique du codeur et les accessoires disponibles permettent d''utiliser une version dans différentes applications
  • Fonctionnement durable et sûr grâce à l''indice de protection élevé, à la résistance aux températures et à la longue durée de vie en stockage
Caractéristiques techniques - aperçu

Version mécanique

Arbre plein, bride de serrage

Axe saillant, avec rainure de clavette, bride synchro

Axe creux non traversant

(selon le type)


Diamètre de l'axe

6 mm

1/4"

8 mm

(selon le type)


Interface4,5 V ... 30 V, TTL/RS422, HTL/Push pull, Collecteur ouvert (selon le type)


Mode de raccordement

Câble, 8 fils, universel, 0,5 m

Câble, 8 fils, universel, 1,5 m

Câble, 8 fils, universel, 3 m

Câble, 8 fils, universel, 5 m

Câble 8 fils avec connecteur mâle M12, universel, 0,5 m

Câble 8 fils avec connecteur mâle M12, universel, 1,5 m

Câble 8 fils avec connecteur mâle M12, universel, 3 m

Câble 8 fils avec connecteur mâle M12, universel, 5 m

Câble 8 fils avec connecteur mâle M12, universel, 1 m

Câble, 8 fils, universel, 10 m

(selon le type)


Résistance aux chocs

100 g (EN 60068-2-27)

100 g, 6 ms (EN 60068-2-27)

(selon le type)


Résistance aux vibrations-

Vitesse de fonctionnement max. sans bague d'étanchéité8.000 U/min

Vitesse de service maximale-

Plage de température de fonctionnement-20 °C ... +85 °C
