DFS60

DFS60

Codeurs
(Code: DFS60)
En Stock
Codeur programmable haute résolution pour des applications exigeantes
0g
Codeur programmable haute résolution pour des applications exigeantes

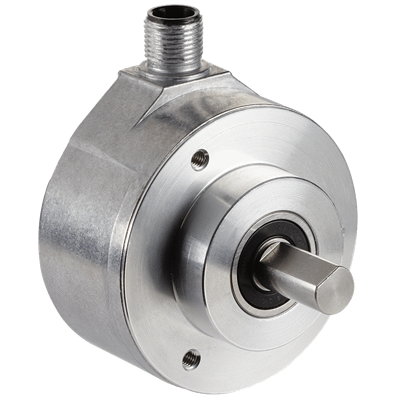

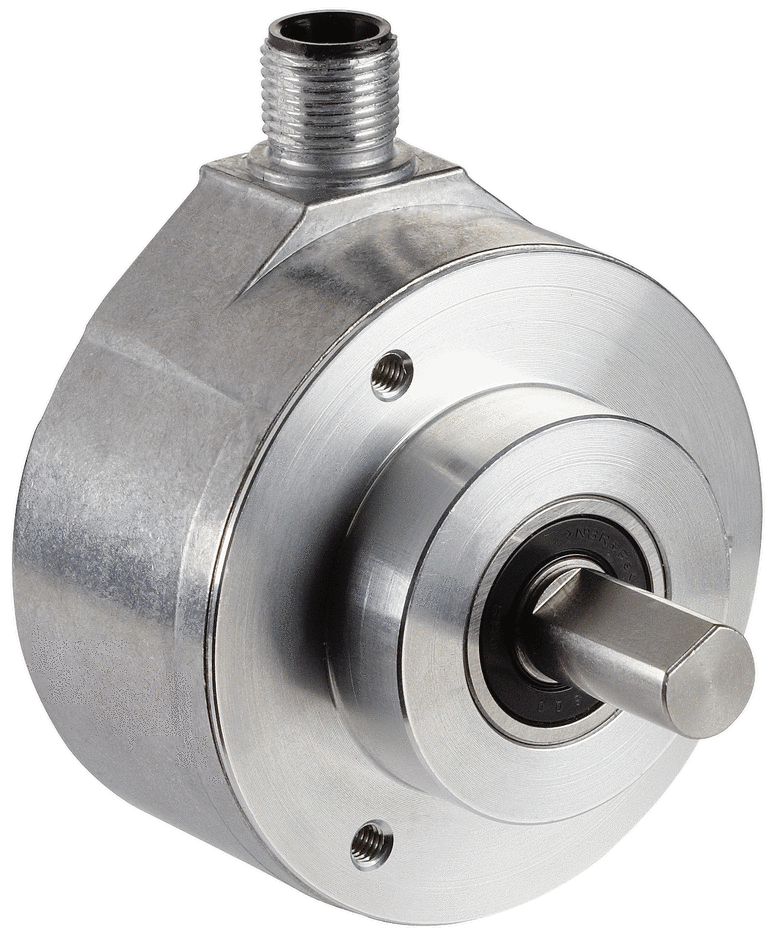

Le DFS60 est un codeur incrémental haute résolution de 60 mm de diamètre. Il propose une grande diversité d'interfaces mécaniques et électriques et peut être également programmé par le client sur demande. La programmation du signal de sortie et de l'impulsion de mise à zéro est unique sur le marché. L'indice de protection élevé, la grande plage de température et la grande distance par rapport aux roulements à billes garantissent une robustesse élevée et font du DFS60 le codeur idéal pour les applications industrielles dans des conditions ambiantes difficiles.



En bref
  • Profondeur de montage compacte
  • Haute résolution jusqu'à 16 bits
  • Programmable en option : tension de sortie, position d'impulsion de mise à zéro, largeur d'impulsion de mise à zéro et nombre d'impulsions.
  • Connexion : départ de câble radial ou axial, connecteur M23 ou M12, axial ou radial
  • Interfaces électriques : 5V & 24V TTL/RS-422, 24 V HTL/push pull
  • Interfaces mécaniques : bride de serrage ou synchro, arbre creux traversant ou non traversant
  • Mise à zéro à distance possible
Vos avantages
  • Réduction des coûts de stockage et des temps d'arrêt grâce à la possibilité pour l'utilisateur d'effectuer lui-même la programmation
  • La grande diversité des interfaces mécaniques et électriques permet une adaptation parfaite du codeur aux cas de montage spécifiques aux applications.
  • Rotation parfaite même pour des vitesses élevées
  • La haute résolution jusqu'à 16 bits permet des applications aux exigences élevées en termes de précision de mesure.
  • Fonctionnement durable et sûr grâce à l'indice de protection élevé, à la résistance aux températures et à la durée de vie en stockage
  • La programmabilité à l'aide du logiciel de programmation PGT-08-S et la console de programmation d'écran PGT-10-S permettent une adaptation flexible et rapide du codeur aux besoins du client.
  • La position d'impulsion de mise à zéro programmable facilite l'installation.
  • Caractéristiques techniques - aperçu
    Version mécanique


    Axe creux non traversant

    Arbre plein, bride synchro

    Arbre plein, bride de serrage

    Axe creux traversant

    (selon le type)



    Diamètre de l'axe

    8 mm

    3/8"

    10 mm

    1/2"

    14 mm

    15 mm

    5/8"

    12 mm

    6 mm

    6 mm 1)

    10 mm 1)

    (selon le type)


    Interface4,5 V ... 32 V, TTL/RS422, HTL/Push pull, HTL/Push pull, 0-SET, TTL/RS422, 0-SET, TTL / HTL programmable, Sinus 1,0 VSS, Sin/Cos 1,0 VSS, TTL / HTL programmable, 0-SET (selon le type)


    Mode de raccordement

    Câble, 8 fils, universel, 1,5 m

    Câble, 8 fils, universel, 3 m

    Câble, 8 fils, universel, 5 m

    Câble, 8 fils, universel, 10 m

    Connecteur mâle M12, 8 pôles, radial

    Connecteur mâle M23, 12 pôles, radial

    Connecteur mâle M23, 12 pôles, axial

    Connecteur mâle M12, 8 pôles, axial

    Câble, 8 fils, universel, 0,5 m

    (selon le type)



    Nombre de traits/pas

    < 2.500

    < 8.192

    > 8.192

    > 32.768

    (selon le type)


    Résistance aux chocs

    50 g (selon EN 60068-2-27)

    70 g (selon EN 60068-2-27)

    100 g (selon EN 60068-2-27)

    (selon le type)


    Résistance aux vibrations(selon le type)
    Vitesse de service maximale-


    Plage de température de fonctionnement

    0 °C ... +85 °C

    -40 °C ... +100 °C 2)

    -30 °C ... +100 °C 3)

    (selon le type)

    • 1) D'autres diamètres, longueurs et arbres expansibles sont disponibles sur demande.
    • 2) En position fixe du câble.
    • 3) En position mobile du câble.
