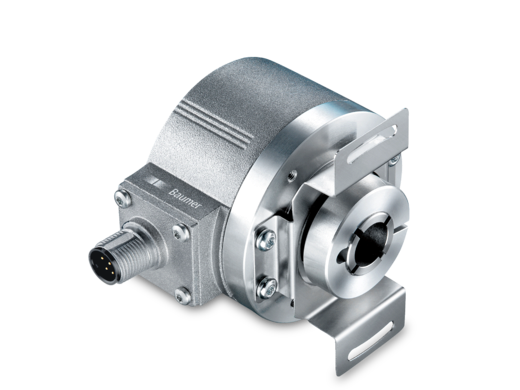

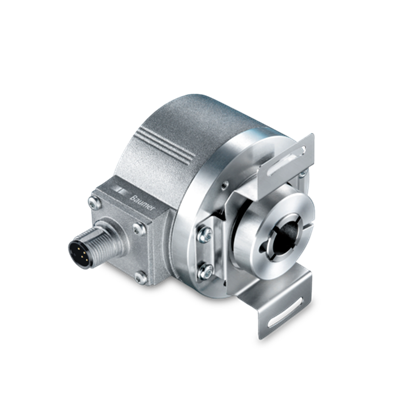

EIL580-B
(Code: EIL580-B)
En Stock
0g
ExEIL580-B - Axe creux non traversant
Taille ø58 mm
Précise détection optique
Niveau signal de sortie TTL ou HTL
Axe creux non traversant / traversant, ø8...15 mm
Raccordement axial, radial ou tangentiel
Impulsions par tour jusquà 5000
Haute résistance aux chocs et aux vibrations
Option 0122, protection contre les explosions zone 22
Caractéristiques techniques
Caractéristiques électriques
Alimentation
5 VDC ±5 %
8...30 VDC
4,75...30 VDC
Protection contre l'inversion de polarité
Oui
Protection court-circuit
Oui (HTL)
Oui (TTL, max. 1 s et 1 signal)
Courant de service à vide
≤70 mA
Impulsions par tour
100 ... 5000
Mode de déphasage
90 ° ±10°
Période
40...60 %
Signal de référence
Top zéro, largeur 90° ±10 %
Principe de détection
Optique
Fréquence de sortie
≤300 kHz (TTL)
≤160 kHz (HTL)
Segnali d'uscita
A+, B+, R+, A-, B-, R-
Etage de sortie
TTL/RS422
HTL/Push-pull
Immunité
DIN EN 61000-6-2
Emission
DIN EN 61000-6-3
Agrément
UL 508 / CSA 22.2
Caractéristiques mécaniques
Taille (bride)
ø58 mm
Type d'axe
ø8...15 mm (axe creux non traversant)
Jeu axe moteur admissible
±0,2 mm axiale
±0,03 mm radiale
Protection DIN EN 60529
IP 65
Vitesse de rotation
≤8000 t/min (+20 °C)
≤8000 t/min (+40 °C)
≤5000 t/min (+60 °C)
Couple de démarrage
≤0,02 Nm (+20 °C)
Matière
Boîtier: fonte d'aluminium
Bride: aluminium
Température ambiante
-20...+60 °C
Humidité relative
90% sans condensation
Résistance
DIN EN 60068-2-6 Vibrations 30 g, 10-2000 Hz
DIN EN 60068-2-27 Choc 250 g, 6 ms
Protection contre les explosions
II 3 D Ex tc IIIC T135°C Dc X (poussière): voir conditions particulières « X »
Connexion
Embase mâle M12, 8 points
Embase mâle M23, 12 points
Câble
Poids
300 g
