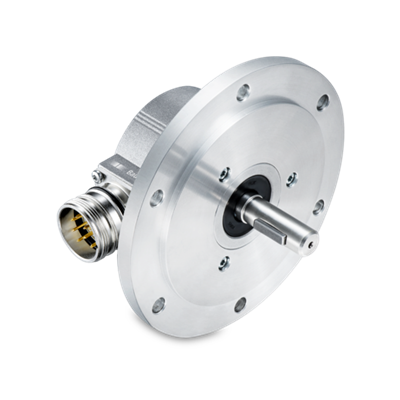

Caractéristiques techniques

Caractéristiques électriques

Alimentation

• 5 VDC ±5 %
• 8...30 VDC
• 4,75...30 VDC

Protection contre l'inversion de polarité

• Oui

Protection court-circuit

• Oui (HTL)
• Oui (TTL, max. 1 s et 1 signal)

Courant de service à vide

• ≤70 mA

Impulsions par tour

• 100 ... 5000

Mode de déphasage

• 90 ° ±10°

Période

• 40...60 %

Signal de référence

• Top zéro, largeur 90° ±10 %

Principe de détection

• Optique

Fréquence de sortie

• ≤300 kHz (TTL)
• ≤160 kHz (HTL)

Segnali d'uscita

• A+, B+, R+, A-, B-, R-

Etage de sortie

• TTL/RS422
• HTL/Push-pull

Immunité

• DIN EN 61000-6-2

Emission

• DIN EN 61000-6-3

Agrément

• UL 508 / CSA 22.2

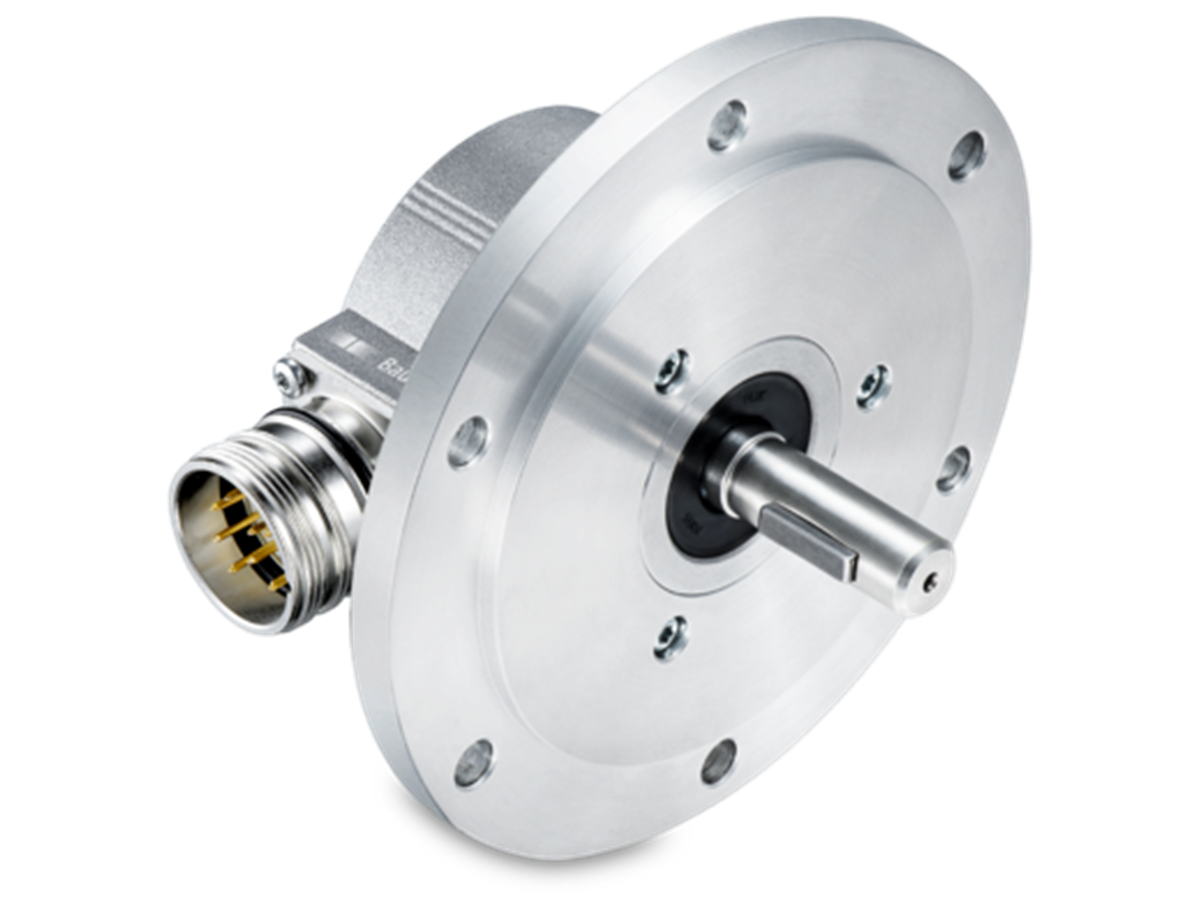

Caractéristiques mécaniques

Taille (bride)

• ø115 mm

Type d'axe

• ø11 x 30 mm axe avec clavette

Charge

• ≤40 N axiale
• ≤80 N radiale

Protection DIN EN 60529

• IP 65 (sans joint)
• IP 67 (avec joint)

Vitesse de rotation

• ≤6000 t/min (+20 °C, IP 67)
• ≤12000 t/min (+20 °C, IP 65)

Couple de démarrage

• ≤0,015 Nm (+20 °C, IP 65)
• ≤0,02 Nm (+20 °C, IP 67)

Matière

• Boîtier: fonte d'aluminium
• Bride: aluminium
• Axe plein: Acier inox

Température de fonctionnement

• -40...+85 °C

Humidité relative

• 90% sans condensation

Résistance

• DIN EN 60068-2-6 Vibrations 30 g, 10-2000 Hz
• DIN EN 60068-2-27 Choc 300 g, 6 ms

Connexion

• Embase mâle M12, 8 points
• Embase mâle M23, 12 points
• Câble

Poids

• 485 g
