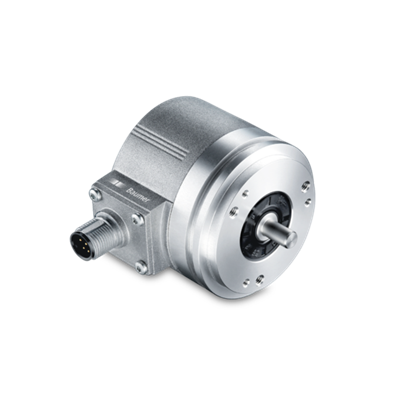

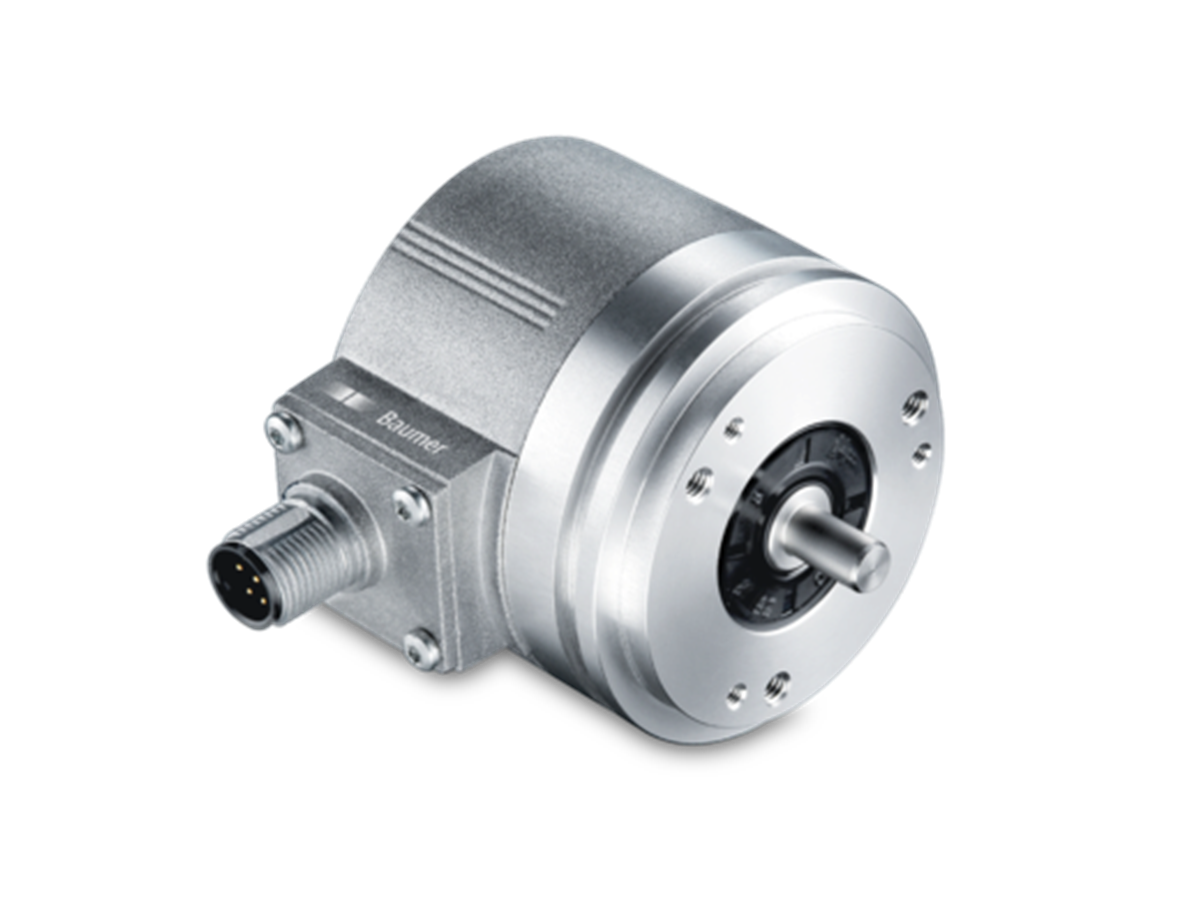

EIL580P-SY
(Code: EIL580P-SY)
En Stock
0g
ExEIL580P-SY - Bride synchro
Taille ø58 mm
Précise détection optique (interpolée)
Niveau signal de sortie programmable (TTL ou HTL)
Bride standard ou synchro
Raccordement axial, radial ou tangentiel
Impulsions par tour 1...65536, programmable
Haute résistance aux chocs et aux vibrations
Option 0122, protection contre les explosions zone 22
Caractéristiques techniques
Caractéristiques électriques
Alimentation
4,75...30 VDC
Protection contre l'inversion de polarité
Oui
Protection court-circuit
Oui
Courant de service à vide
≤70 mA
Temps d'initialisation
≤30 ms après mise tension
Impulsions par tour
1 ... 65536
Période
45...55 % typique à 1024, 2048 impulsions (autre cf. le tableau Période)
Signal de référence
Top zéro 90° ou 180°
Principe de détection
Optique
Fréquence de sortie
≤300 kHz (TTL)
≤160 kHz (HTL)
Segnali d'uscita
A+, B+, R+, A-, B-, R-
Etage de sortie
TTL/RS422
HTL/Push-pull
Paramètres programmables
Niveau de sortie TTL/HTL
Nombre d'impulsions 1...65536
Top zéro largeur 90°/180°
Position d'impulsion zéro
Séquence de signaux
Immunité
DIN EN 61000-6-2
Emission
DIN EN 61000-6-3
Agrément
UL 508 / CSA 22.2
Caractéristiques mécaniques
Taille (bride)
ø58 mm
Type d'axe
ø6 x 10 mm, axe avec méplat (bride synchro)
Charge
≤40 N axiale
≤80 N radiale
Protection DIN EN 60529
IP 65
Vitesse de rotation
≤12000 t/min (+20 °C)
≤11000 t/min (+40 °C)
≤8000 t/min (+60 °C)
Couple de démarrage
≤0,015 Nm (+20 °C)
Matière
Boîtier: fonte d'aluminium
Bride: aluminium
Axe plein: Acier inox
Température ambiante
-20...+60 °C
Humidité relative
90% sans condensation
Résistance
DIN EN 60068-2-6 Vibrations 30 g, 10-2000 Hz
DIN EN 60068-2-27 Choc 300 g, 6 ms
Protection contre les explosions
II 3 D Ex tc IIIC T135°C Dc X (poussière): voir conditions particulières « X »
Connexion
Embase mâle M12, 8 points
Embase mâle M23, 12 points
Câble
Poids
300 g
