EIL580P_SQ10
(Code: EIL580P_SQ10)
En Stock
0g

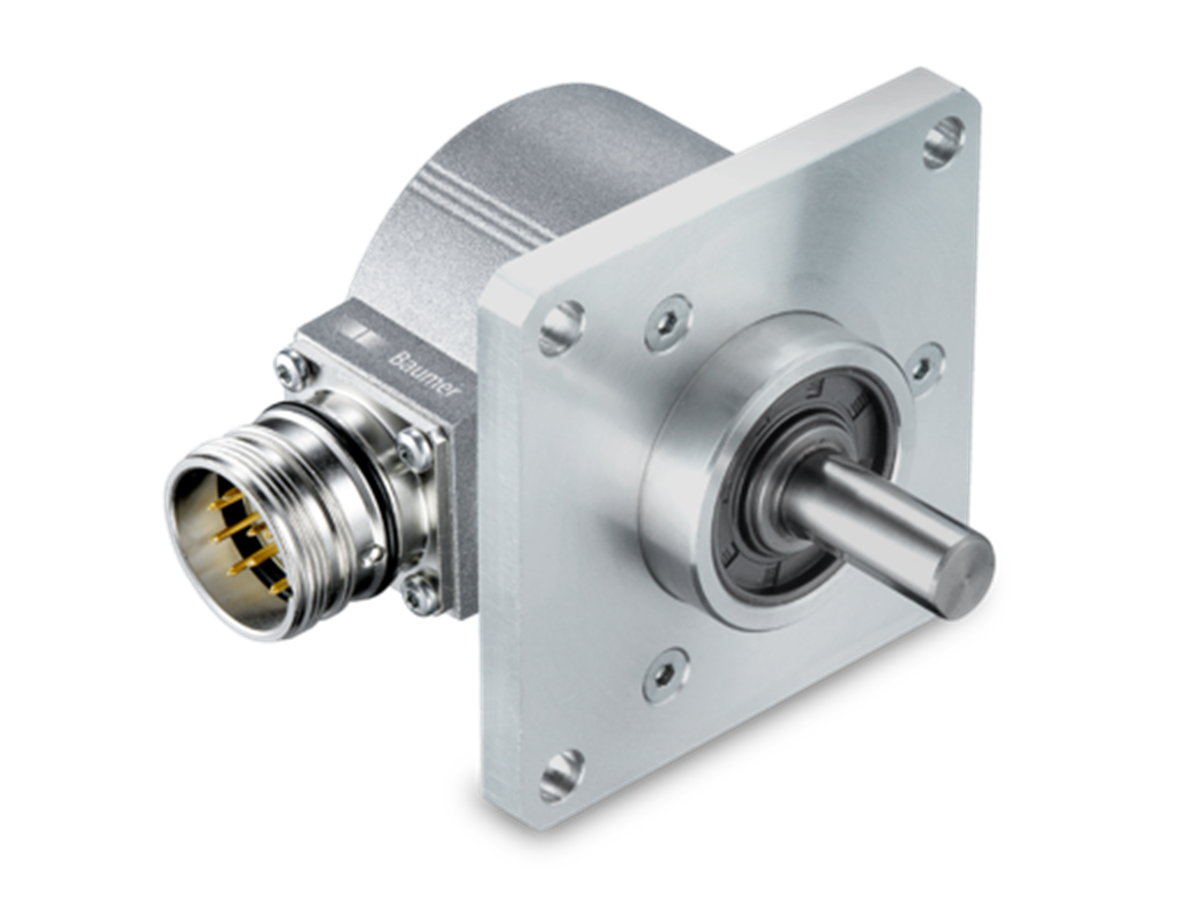

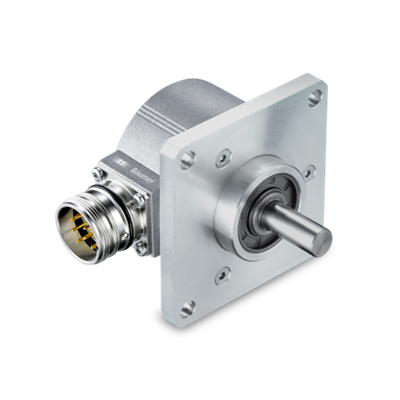

EIL580P-SQ10 - Bride carrée
Taille ø58 mm
Précise détection optique (interpolée)
Niveau signal de sortie programmable (TTL ou HTL)
Bride carrée 2,5" (63,5 mm)
Raccordement axial, radial ou tangentiel
Impulsions par tour 1...65536, programmable
Haute protection jusquà IP 67
Haute résistance aux chocs et aux vibrations
Caractéristiques techniques
Caractéristiques électriques
Alimentation
4,75...30 VDC
Protection contre l'inversion de polarité
Oui
Protection court-circuit
Oui
Courant de service à vide
≤70 mA
Temps d'initialisation
≤30 ms après mise tension
Impulsions par tour
1 ... 65536
Période
45...55 % typique à 1024, 2048 impulsions (autre cf. le tableau Période)
Signal de référence
Top zéro 90° ou 180°
Principe de détection
Optique
Fréquence de sortie
≤300 kHz (TTL)
≤160 kHz (HTL)
Segnali d'uscita
A+, B+, R+, A-, B-, R-
Etage de sortie
TTL/RS422
HTL/Push-pull
Paramètres programmables
Niveau de sortie TTL/HTL
Nombre d'impulsions 1...65536
Top zéro largeur 90°/180°
Position d'impulsion zéro
Séquence de signaux
Immunité
DIN EN 61000-6-2
Emission
DIN EN 61000-6-3
Agrément
UL 508 / CSA 22.2
Caractéristiques mécaniques
Taille (bride)
2,5 x 2,5" (63,5 x 63,5 mm)
Type d'axe
ø10 x 20 mm, axe avec méplat
ø3/8" x 4/5" (ø9,525 x 20,32 mm), axe avec méplat
Charge
≤40 N axiale
≤80 N radiale
Bride
Bride carrée 2,5" (63,5 mm)
Protection DIN EN 60529
IP 65 (sans joint)
IP 67 (avec joint)
Vitesse de rotation
≤6000 t/min (+20 °C, IP 67)
≤12000 t/min (+20 °C, IP 65)
Couple de démarrage
≤0,015 Nm (+20 °C, IP 65)
≤0,02 Nm (+20 °C, IP 67)
Matière
Boîtier: fonte d'aluminium
Bride: aluminium
Axe plein: Acier inox
Température de fonctionnement
-40...+100 °C
Humidité relative
90% sans condensation
Résistance
DIN EN 60068-2-6 Vibrations 30 g, 10-2000 Hz
DIN EN 60068-2-27 Choc 300 g, 6 ms
Connexion
Embase mâle M12, 8 points
Embase mâle M23, 12 points
Câble
Poids
370 g
