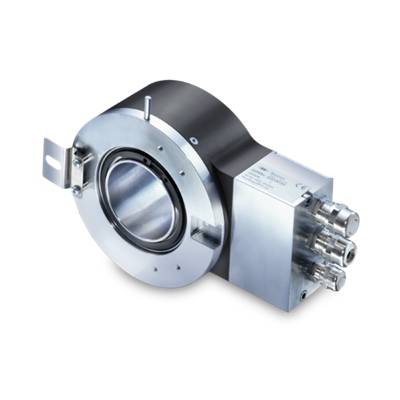

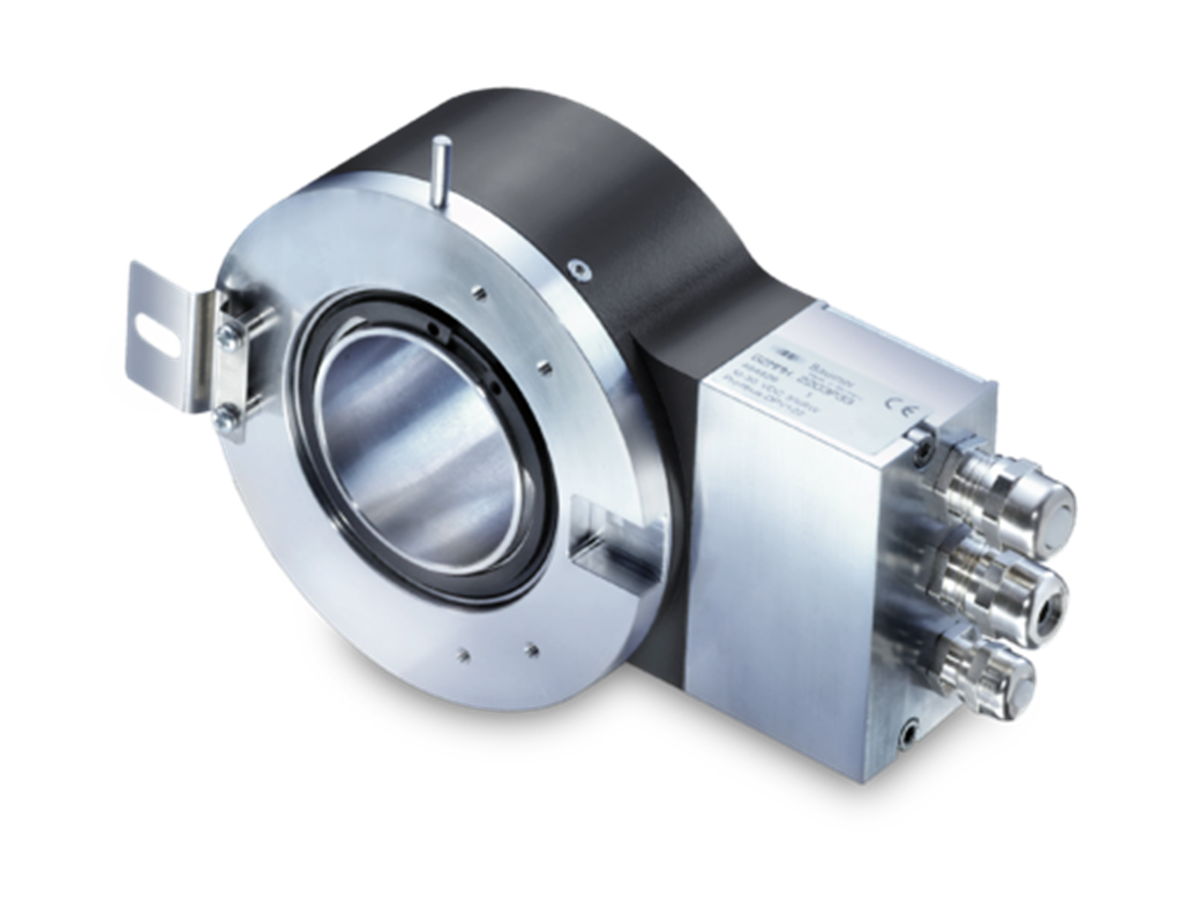

G2MMH

(Code: G2MMH)

En Stock

Codeur multitour / Version Boîtier Bus
Détection optique
Résolution: monotour 13 bits, multitour 16 bits
Axe creux traversant ø20 mm à ø50,4 mm
Nombreuses possibilités de montage
Résolution, vitesse et adresse programmables
Contrôle de l'évolution du code par le réseau

Caractéristiques techniques

Caractéristiques électriques

Alimentation

10...30 VDC

Protection contre l'inversion de polarité

Courant de service à vide

≤100 mA (24 VDC)

Temps d'initialisation typ.

250 ms après mise tension

Interface

CANopen®
DeviceNet
Profibus-DPV0

Fonction

Multitour

Adresse de l'esclave

Commutateurs dans le Boîtier Bus

Points par tour

≤8192 / 13 bits

Nombre de tours

≤65536 / 16 bits

Précision absolue

±0,025 °

Principe de détection

Optique

Code

Binaire

Sens d'évolution du code

Programmable CW/CCW

Immunité

DIN EN 61000-6-2

Emission

DIN EN 61000-6-4

Paramètres programmables

Nombre de pas par tour
Nombre de tours
Préréglage
Mise à l'échelle
Sens de rotation

Fonction de diagnostique

Défauts de paramétrage
Défaut multitour

LED Diagnostic

Intégrée dans le Boîtier Bus

Agrément

Certification UL/E63076

Caractéristiques mécaniques

Taille (bride)

ø116 mm

Type d'axe

ø50,8 mm (traversant)

Protection DIN EN 60529

IP 54
IP 65 (option)

Vitesse de rotation

≤2000 t/min (mécanique)
≤6000 t/min (electrique)

Couple de démarrage

≤0,5 Nm (+25 °C)

Moment d'inertie rotor

11000 gcm²

Matière

Boîtier: aluminium
Bride: aluminium
Boîtier Bus: aluminium

Température de fonctionnement

-25...+85 °C
-40...+85 °C (Option)

Humidité relative

95 % sans condensation

Résistance

DIN EN 60068-2-6 Vibrations 10 g, 16-2000 Hz
DIN EN 60068-2-27 Choc 200 g, 6 ms

Poids

1200 g

Connexion

Boîtier Bus
