Pour les conditions les plus dures : le codeur linéaire haute performance

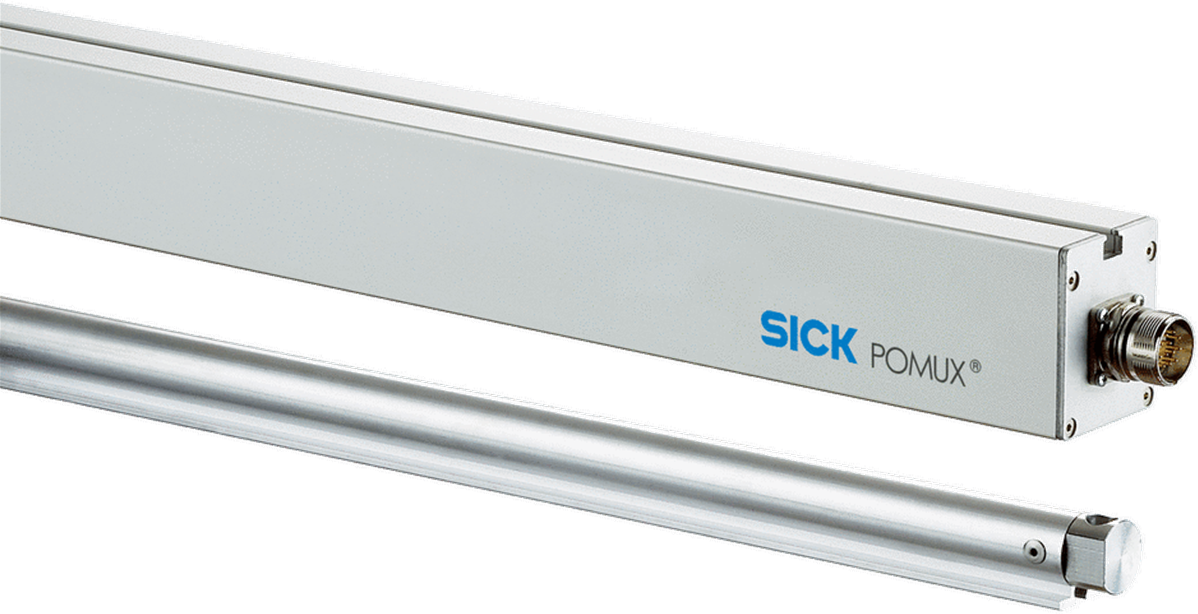

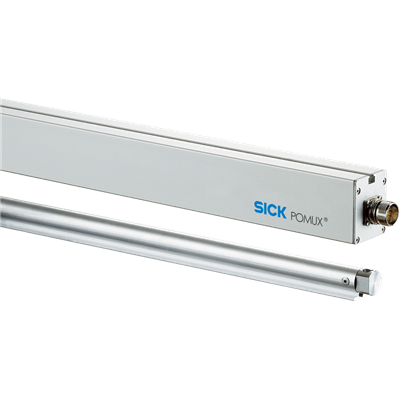

Le codeur linéaire sans contact POMUX KH53 peut
mesurer de manière absolue jusqu'à 1 700 m. Le codeur est constitué de
deux composants principaux : une tête de lecture détermine sans contact
la position absolue parmi une série de références de mesure placées le
long de la course de mesure. Chaque élément de mesure est composé d'un
nombre d'aimants permanents. Comme les distances entre les aimants sont
uniques, il est possible de développer un code de mesure absolu. Une
initialisation de référence n'est pas nécessaire grâce à la détection de
position absolue. La tête de lecture est déplacée parallèlement à ces
références de mesure à une distance de 25 mm ou 55 mm. Avec une longueur
de mesure de 1700 m, le KH53 convient particulièrement à l'utilisation
sur les grues, dans le stockage et le convoyage ainsi que sur les
véhicules ferroviaires. Ce système fonctionne sans usure, même dans des
conditions ambiantes difficiles, grâce à la technologie sans contact.
En bref
- Mesure de la longueur sans contact - sans maintenance, robuste, longue durée de vie
- Répétabilité élevée (0,3 mm / 1 mm), haute résolution du système (0,1 mm)
- Interfaces SSI et PROFIBUS
- Détermination de la position absolue
- Longueurs de mesure jusqu'à 1700 m possibles
- Utilisable dans les conditions ambiantes les plus difficiles
- Vitesse de déplacement élevée jusqu'à 6,6 m/s
- Tolérance de distance entre tête de lecture et élément de mesure jusqu'à 55 mm ± 20 mm possible
Vos avantages
- Après l'installation, le système est immédiatement
disponible et entièrement sans maintenance ce qui permet des économies
de temps et de coûts
- Détermination fiable de la position dans
les conditions environnementales les plus dures, telles qu'encrassement,
poussière, brouillard, chocs et vibrations
- Grand efficacité et productivité
- Gain
de temps - pas d'initialisation de référence nécessaire à la première
mise en service grâce à la mesure de la position absolue
- Positionnement précis, même avec des tolérances de fixation élevées
Caractéristiques techniques - aperçu
| Longueur de mesure | 0 m ... 1.700 m (selon le type) |
| Résolution | 0,1 mm |
| Répétabilité | 0.3 mm, 1 mm (selon le type) |
| Interface électrique | SSI, PROFIBUS DP (selon le type) |
| Mode de raccordement | Connecteur mâle, câble, adaptateur pour raccordement au bus (selon le type) |
| Indice de protection | IP 65 (CEI 60529) IP 66 (CEI 60529) IP 67 (CEI 60529) (selon le type) |
