Flexible jusqu'à la pointe de la sonde

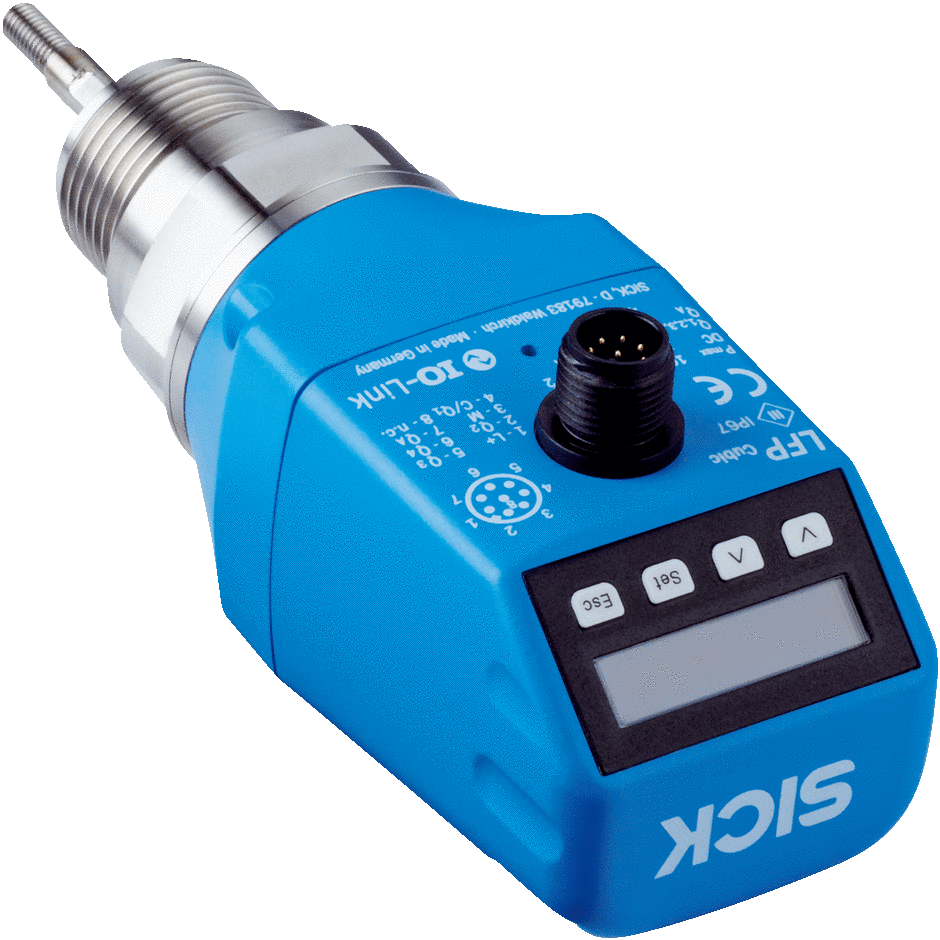

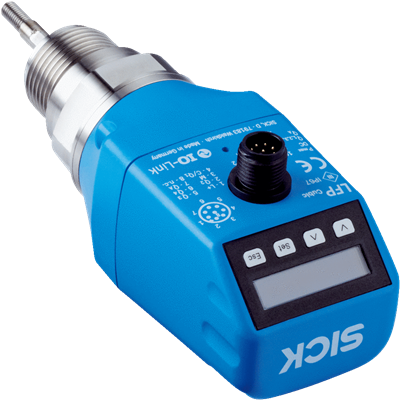

Le LFP Cubic est un capteur de niveau de
remplissage pour liquides utilisant la technologie TDR, un procédé
permettant de déterminer le temps de propagation des ondes
électromagnétiques. Un signal de niveau de remplissage est généré à
partir de la différence de temps entre l'impulsion émise et celle
réfléchie. Le capteur peut l'émettre comme valeur de mesure continue
(valeur analogique) mais également générer des seuils librement
réglables (sortie de commutation). Le LFP Cubic est utilisable dans
presque tous les liquides. Son concept de sonde modulaire permet
d'intégrer rapidement le capteur à toute application. Le capteur peut
être également utilisé dans les liquides moussants et formant un dépôt.
Le réglage intuitif du capteur avec quatre touches et un écran permet
une adaptation facile et rapide à la mesure. Électronique séparée,
interface IO-Link et modèle avec un raccord process en titane sont les
caractéristiques supplémentaires pour un usage varié.
En bref
- Capteur de niveau pour les liquides
- Aucune pièce mécanique mobile
- Sonde remplaçable et raccourcissable de 200 mm à 2.000 mm et sonde à câble jusqu'à 4.000 mm
- Résistant à la formation de dépôt
- Température du processus de 100 °C max., pression du processus de 10 bars max.
- 3 en 1 : combine affichage, sortie analogique (conforme NAMUR NE 43) et sortie binaire
- Indice de protection élevé IP 67, boîtier pivotant et électronique déportée
Vos avantages
- Modèle robuste prolongeant la durée de vie
- Flexibilité accrue avec la monosonde remplaçable et raccourcissable ou la sonde à câble
- Réduction
des coûts grâce aux multiples signaux de sortie : un système pour la
mesure du niveau limite et du niveau de remplissage en continu
- Gain de temps et réduction des coûts grâce à la mise en service facile et l'absence de maintenance sans étalonnage
- Le raccord process en titane offre une résistance chimique élevée
- Installation flexible grâce au boîtier compact et pivotant et à l'électronique séparée
- Grande disponibilité même si plusieurs capteurs sont installés en parallèle car les appareils ne s'influençent pas mutuellement
- Gain de temps et réduction des coûts grâce à la technologie universelle qui permet une mesure sans compensation
Caractéristiques techniques - aperçu
| Principe de mesure | Capteur TDR |
| Principe de détection | Contact |
| Milieu | Liquides |
| Type de détection | Niveau limite, en continu |
| Température de process | -20 °C ... +100 °C |
| Pression du process | -1 bar ... 10 bar |
| Signal de sortie | 1 x PNP + 1 x PNP/NPN + 4 mA ... 20 mA / 0 V ... 10 V / 1 x PNP + 3 x PNP/NPN + 4 mA ... 20 mA / 0 V ... 10 V (selon le type) |
