Le barrage immatériel le plus compact offrant le niveau de protection le plus élevé, PLe

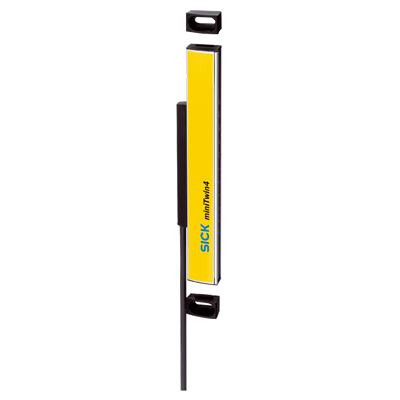

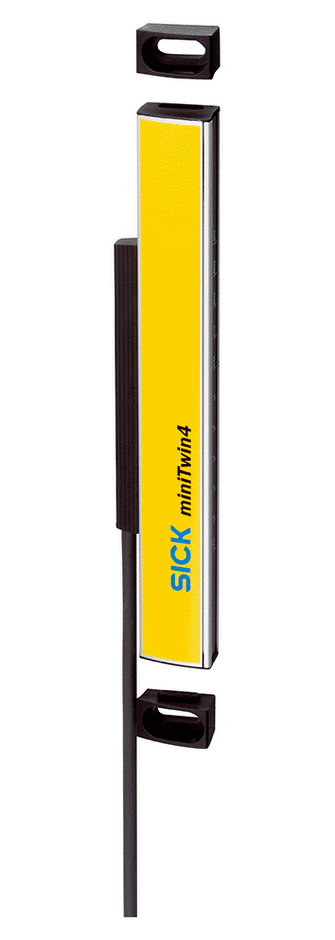

Le barrage immatériel de sécurité miniTwin4, le
plus petit des équipements de protection électro-sensible actuellement
disponibles, sert principalement à protéger les doigts et les mains aux
points dangereux. L'émetteur et le récepteur sont intégrés dans un même
boîtier extrêmement compact. Seul ou en cascade, le miniTwin4 protège
parfaitement les machines au plus haut niveau de sécurité PL e. Il
propose différentes hauteurs de champ de protection, de 120 mm à 1.200
mm, et jusqu'à trois systèmes peuvent être disposés en cascade. Les
longueurs de boîtier s'échelonnent par pas de 60 mm pour une
configuration optimale des champs de protection individuels. Les kits de
fixation et la mise en service sans logiciel quasi-automatique
permettent de gagner du temps. Dans un design industriel et moderne
d'exception, le miniTwin4 associe les caractéristiques de pointe d'une
commande intuitive à une optique haut de gamme.
En bref
- Type 4 (CEI 61496), SIL3 (CEI 61508), PL e (EN ISO 13849)
- Un concept d'appareil conçu sans zone morte et dans des dimensions compactes (15 mm x 32 mm)
- Twin Stick : émetteur et récepteur dans un seul boîtier, possibilité de mise en cascade
- Personnalisation des hauteurs de champ de protection par pas de 60 mm : de 120 mm à 1.200 mm
- Portées courantes 0 m ... 5 m
- Une configuration intelligente sans logiciel, du contrôle des contacteurs commandés à la fonction de réinitialisation
- Raccordement par connecteur M12 à 5 broches
Vos avantages
- Intégration économique dans la machine : par son
design ultracompact, la mise en cascade et l'échelonnement très
progressif des longueurs de champ de protection, il s'adapte en
souplesse à la conception de la machine
- La standardisation
garantit une économie de temps et de ressources : logistique, gestion
des commandes et service après-vente gagnent en simplicité.
- Une
simplicité d'utilisation exemplaire : mise en service sans logiciel
presque entièrement automatique et commande intuitive avec une optique
haut de gamme
- La mise en service assistée par des LED couleur
pour l'alignement rapide et la visualisation précise des champs de
protection assurent un diagnostic rapide
- Le champ de protection
continu pour les applications en cascade élimine les zones mortes et
réduit la distance de sécurité, permettant ainsi un accroissement de la
productivité
- Les fixations spécifiques à chaque application améliorent la flexibilité tout en réduisant le temps de montage
Caractéristiques techniques - aperçu
| Portée | 0 m ... 4 m |
| Hauteur du champ de protection | 120 mm ... 1.200 mm (selon le type) |
| Résolution | 14 mm / 24 mm / 34 mm (selon le type) |
| Type | Type 4 (CEI 61496) |
| Niveau d'intégrité de la sécurité | SIL3 (CEI 61508) SILCL3 (EN 62061) |
| Indice de protection | IP 65 (EN 60529) |
| Température de service | -20 °C ... +55 °C |
