L'extension des possibilités

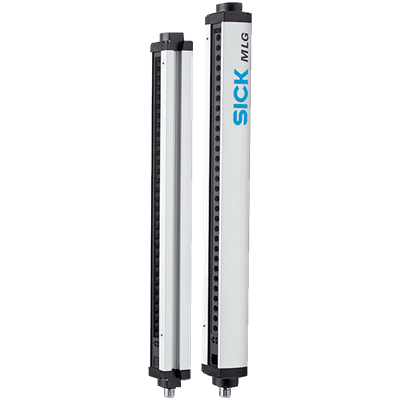

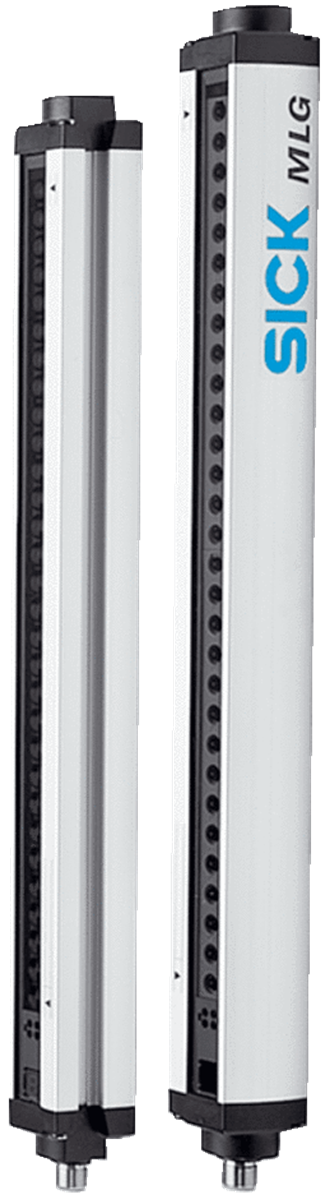

Le rideau d'automatisme MLG est utilisé pour des
applications de mesure. Les clients choisissent ce modèle pour une
mesure variable de la hauteur ou la classification d'objets. Concernant
les possibilités de configuration et les interfaces, le MLG offre
diverses solutions. Le MLG à construction modulaire permet au client de
choisir entre différentes hauteurs de détection et divers entraxes des
faisceaux. Pour un montage optimal, plusieurs solutions s'offrent au
client. Le MLG peut être fourni déjà préparamétré par SICK avec les
réglages souhaités par le client ou dans sa version standard.
En bref
- Programmation par le client ou préprogrammation par SICK possible
- Diverses portées jusqu'à 8,5 m
- Hauteurs de détection supérieures à 3 m et jusqu'à 240 faisceaux possibles
- Résolutions de 10 / 20 / 30 / 50 mm (version spéciale possible)
- Apprentissage externe pour un réglage optimal de la sensibilité
- Temps de réponse rapide < 3 ms
- Jusqu'à 6 sorties de commutation PNP/NPN et 2 entrées
- PROFIBUS, CANopen, sorties analogiques, RS 485
Vos avantages
- Les rideaux MLG sont robustes, résistants, très performants.
- Informations d'état du rideau lumineux permettant d'éviter toute perte d'exploitation
- Solution orientée client grâce à la conception modulaire des faisceaux améliorant la sûreté de fonctionnement
- Différents bus de terrain tels que PROFIBUS, CANopen, sorties analogiques et interface RS 485
- Un système entièrement modulaire pour une solution client optimale
- L'intégrateur système peut offrir une solution orientée client final via le MLG.
- Le boîtier métallique robuste est idéal dans un environnement exigeant et réduit la maintenance
- Logiciel intégré limitant le montage car aucun boîtier de connexion supplémentaire n'est requis
Caractéristiques techniques - aperçu
| Entraxe des faisceaux | 10 mm ... 50 mm (selon le type) |
| Hauteur de détection | 100 mm ... 3.140 mm (selon le type) |
| Portée de travail | 5 m 8,5 m 10 m (selon le type) |
| Sortie de commutation | 1 x PNP
3 x PNP
1 x NPN
3 x NPN
1 x PNP, à commutation
1 x PNP, pour mesure
6 x PNP
4 x PNP
Apprentissage automatique
6 x NPN
4 x PNP
2 x analogiques
4 x PNP
2 x analogiques
1 x PNP
2 x analogiques
1 x NPN (selon le type) |
| Mode de raccordement | Connecteur mâle M12, 5 pôles
Connecteur mâle M12, 8 pôles
Compartiment à bornes
Connecteur mâle M12, 12 pôles (selon le type) |
| Temps de réponse | 1,45 ms ... 84 ms (selon le type) |
| Dimensions (l x H x P) | 34 mm x 214 mm x 29 mm 34 mm x 364 mm x 29 mm 34 mm x 514 mm x 29 mm 34 mm x 664 mm x 29 mm 34 mm x 814 mm x 29 mm 34 mm x 1.114 mm x 29 mm 34 mm x 1.414 mm x 29 mm 34 mm x 1.564 mm x 29 mm 34 mm x 2.014 mm x 29 mm 34 mm x 2.164 mm x 29 mm 34 mm x 2.314 mm x 29 mm 34 mm x 2.464 mm x 29 mm 34 mm x 224 mm x 29 mm 34 mm x 524 mm x 29 mm 34 mm x 964 mm x 29 mm 34 mm x 1.124 mm x 29 mm 34 mm x 1.264 mm x 29 mm 34 mm x 1.724 mm x 29 mm 34 mm x 1.864 mm x 29 mm 34 mm x 2.024 mm x 29 mm 34 mm x 1.714 mm x 29 mm 34 mm x 2.614 mm x 29 mm 34 mm x 2.764 mm x 29 mm 34 mm x 2.914 mm x 29 mm 34 mm x 3.214 mm x 29 mm 34 mm x 3.064 mm x 29 mm 34 mm x 824 mm x 29 mm 34 mm x 475 mm x 29 mm 34 mm x 625 mm x 29 mm 34 mm x 775 mm x 29 mm 34 mm x 1.075 mm x 29 mm 34 mm x 1.525 mm x 29 mm 34 mm x 1.975 mm x 29 mm 34 mm x 335 mm x 29 mm 34 mm x 1.235 mm x 29 mm 34 mm x 1.835 mm x 29 mm 34 mm x 2.435 mm x 29 mm 34 mm x 1.675 mm x 29 mm 34 mm x 2.275 mm x 29 mm 34 mm x 2.425 mm x 29 mm 34 mm x 2.725 mm x 29 mm 34 mm x 3.025 mm x 29 mm 34 mm x 1.375 mm x 29 mm 34 mm x 1.825 mm x 29 mm 34 mm x 2.125 mm x 29 mm 34 mm x 2.575 mm x 29 mm 34 mm x 3.254 mm x 29 mm 34 mm x 1.424 mm x 29 mm 34 mm x 3.224 mm x 29 mm 34 mm x 325 mm x 29 mm 34 mm x 925 mm x 29 mm 34 mm x 1.225 mm x 29 mm 34 mm x 635 mm x 29 mm 34 mm x 935 mm x 29 mm 34 mm x 2.875 mm x 29 mm 34 mm x 3.335 mm x 29 mm 34 mm x 2.324 mm x 29 mm 34 mm x 2.624 mm x 29 mm (selon le type) |
