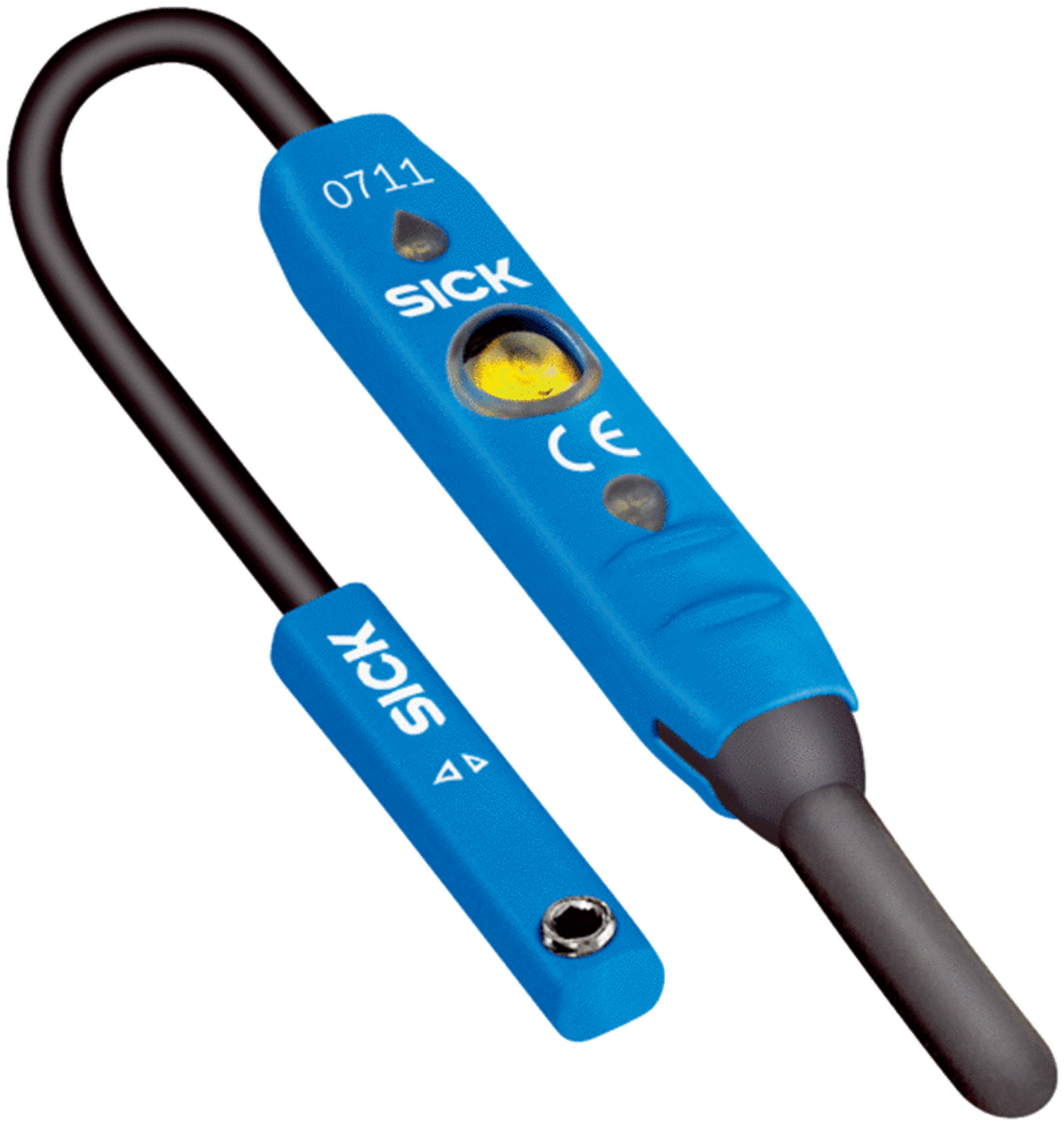

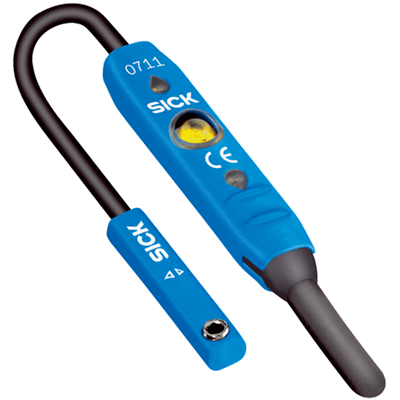

Le capteur analogique ingénieux pour rainure en T
Les capteurs de position analogiques MPS
élargissent la diversité fonctionnelle des vérins pneumatiques et
hydrauliques. La large gamme de plages de mesure de 32 mm à 256 mm
permet de couvrir de nombreux vérins sur toute la course. Les nouvelles
fonctionnalités de sortie, les performances de commutation et de mesure
et la fonction d'apprentissage dévoilent de nombreuses applications
nouvelles jusqu'à présent insolubles ou trop coûteuses.
En bref
- Capteur de position analogique pour vérins pneumatiques et hydrauliques à rainure en T
- Longueurs de mesure de 32 à 256 mm par pas de 32 mm
- Signaux de sortie de 4 à 20 mA et de 0 à 10 V dans un seul capteur
- Précision
réfléchie : résolution standard de 0,05 mm, reproductibilité standard
de 0,1 mm, linéarité standard de 0,3 mm, période d'échantillonnage
standard de 1 ms
- Réglage électrique du point zéro et du point final avec la touche d'apprentissage (en option)
Vos avantages
- Installation et remplacement du capteur faciles et rapides grâce au montage du capteur par insertion et vissage (« drop in »)
- Flexibilité accrue grâce à la plage de mesure de 32 à 256 mm
- Augmentation de la puissance de la machine grâce aux zones blanches minimales du capteur
- Personnalisation de la plage de mesure possible grâce à la fonction d'apprentissage
- Sens de montage sélectionnable au choix pour optimiser le câblage
- Mise en service aisée par l'indication « dans la plage »
- Réglages
flexibles du capteur, contrôle, diagnostic avancé et visualisation via
IO-Link pour gagner du temps et réaliser des économies
Caractéristiques techniques - aperçu
| Fonction de sortie | Analogique / IO-Link (selon le type) |
| Apprentissage | ✔ / - (selon le type) |
| Formes de vérin avec adaptateur | Vérin cylindrique, vérin avec rainure en queue d'aronde, rail SMC CDQ2, rail SMC ECDQ2 |
| Plage de mesure | 32 mm ... 256 mm (selon le type) |
| Longueur du boîtier | 45 mm ... 269 mm (selon le type) |
| Tension d'alimentation | 15 V DC ... 30 V DC |
