Concentré sur l'essentiel

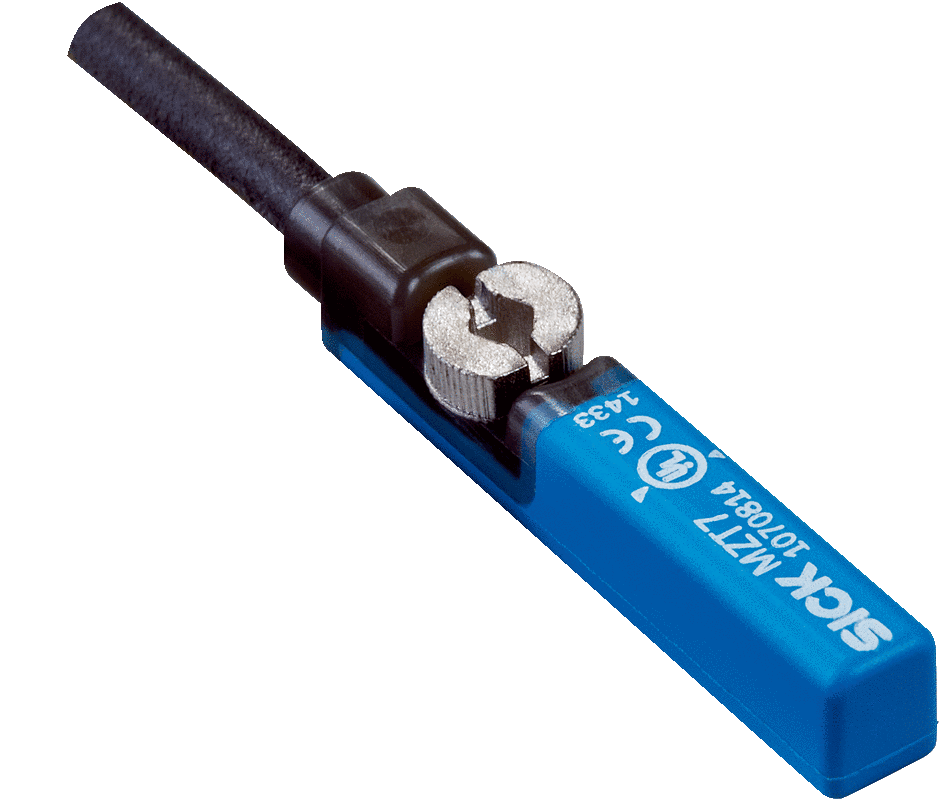

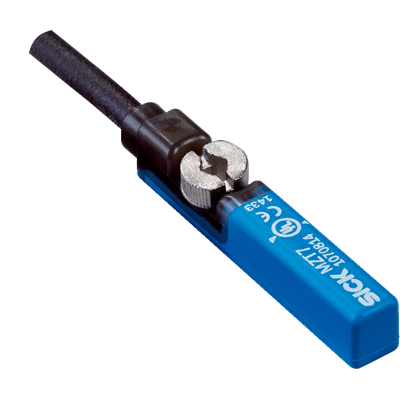

Le capteur magnétique pour vérins MZT7 de SICK
intégrant la technologie GMR détecte efficacement la position des
pistons dans les entraînements pneumatiques. Le MZT7 s'installe
directement dans tous les vérins à rainures en T courantes. Par
ailleurs, SICK propose une vaste gamme d'adaptateurs qui permettent
d'utiliser le MZT7 sur d'autres types de vérin. Le MZT7 se distingue par
sa facilité de montage : il suffit d'introduire le capteur dans la
rainure et de le fixer sur le vérin en effectuant un quart de tour.
En bref
- Utilisable dans tous les vérins courants, les
curseurs linéaires et les grappins à rainure en T ainsi qu'avec les
adaptateurs sur les vérins cylindriques et à tirant, les vérins à tige
profilée et les vérins à rainure en queue d'aronde
- Installation simplifiée du capteur dans la rainure
- Vis de fixation combinée (six pans creux et fente)
- LED d'état de commutation
- Indice de protection IP 67
Vos avantages
- Un capteur pour des applications multiples : la
forme du capteur convient à toutes les rainures en T courantes, quels
que soient le profil et la marque du vérin.
- Montage aisé : le capteur reste en place sans chuter grâce aux nervures latérales, même avant de serrer la vis.
- Montage rapide : le capteur se fixe rapidement et efficacement dans la rainure en serrant la vis de fixation d'un quart de tour.
- La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations
- Remplacement aisé du capteur en cas de réparation sans démonter les capuchons
Caractéristiques techniques - aperçu
| Fonction de sortie | Contact NO / contact NF (selon le type) |
| Formes de vérin avec adaptateur | Vérin à profilé, vérin à tirant, vérin cylindrique, vérin avec rainure en queue d'aronde, rail SMC CDQ2, rail SMC ECDQ2 |
| Longueur du boîtier | 29,5 mm |
| Tension d'alimentation | 10 V DC ... 30 V DC 1) |
