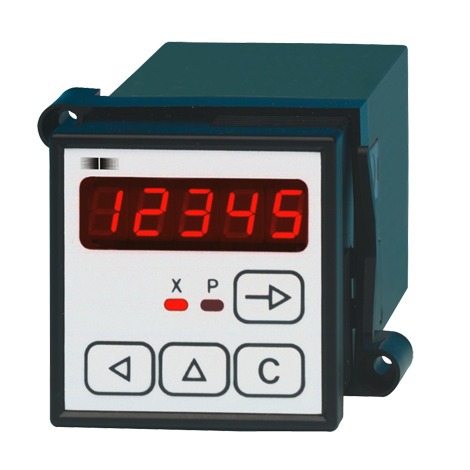

NE210

(Code: NE210)

En Stock

Compteur à 1 présélection
Affichage 5 digits
Mode de fonctionnement, valeur de positionnement, facteur de conversion programmables
Raccordement: entrée codeur incrémental ou capteurs digitales
Compteur horaire avec 4 résolutions horaires
Relais temporisé avec retard à l'enclenchement et au déclenchement
Fonctionne également en compteur horaire

Caractéristiques techniques

Caractéristiques électriques

Alimentation

24/48 VAC ±10 % (50/60 Hz)
85...265 VAC (50/60 Hz)
24 VDC ±10 %

Consommation

5 VA
5 W

Alimentation capteur

24/48 VAC: 12-26 VDC/50 mA
85...265 VAC: 24 VDC ±20 %/100 mA
24 VDC: 24 VDC ±20 %/100 mA

Afficheur

Affichage LED, 7 segments

Nombre de digits

5 digits

Hauteur des digits

7,6 mm

Fonction

Compteur à présélection
Cpt. principal à 1 présélection

Facteur de conversion

0.001...99.999

Mode de comptage

Additionnant ou soustrayant
Différentiel A-B
Somme A+B (parallèle)
1 voie A + sens B - Up/Down
A 90° B - 2 voies déphasées

Fréquence de comptage

15 Hz, 10 kHz (interrupteur)

Présélection

1 présélection

Mode de fonctionnement

Présélection principale
Compteur horaire, relais temporisé

Mémoire

>10 ans par EEPROM

Repositionnement

Par touche, entrée électrique ou automatique

Sorties statiques

Transistor NPN / PNP

Sorties relais

Contact inverseur

Temps de passage

0,01...99,99 s

Conformité DIN EN 61010‑1

Classe de protection II
Surtension catégorie II
Degré de pollution 2

Emission

DIN EN 61000-6-4

Immunité

DIN EN 61000-6-2

Paramètres programmables

Mode de fonctionnement
Niveau logique capteur
Facteur de conversion
Mode de comptage
Fonction Timer

Agrément

Certification UL/E63076

Caractéristiques mécaniques

Température ambiante

0...+50 °C

Température de stockage

-20...+70 °C

Humidité relative

80 % sans condensation

Connexion

Connecteur débrochable à vis

Section maxi. fils

1,5 mm²

Protection DIN EN 60529

IP 65 (face avec joint)

Utilisation / Clavier

Face avant avec touches

Type de boîtier

Encastrable

Dimensions L x H x P

48 x 48 x 108 mm

Profondeur d'encastrement

108 mm

Montage

Par étrier pour la version encastrable

Découpe

45 x 45 mm (+0,6)

Poids

150 g (24 VDC/85-265 VAC)
260 g (24/48 VAC)

Matière

Boîtier: Makrolon 6485 (PC)
Face avant: polyester
