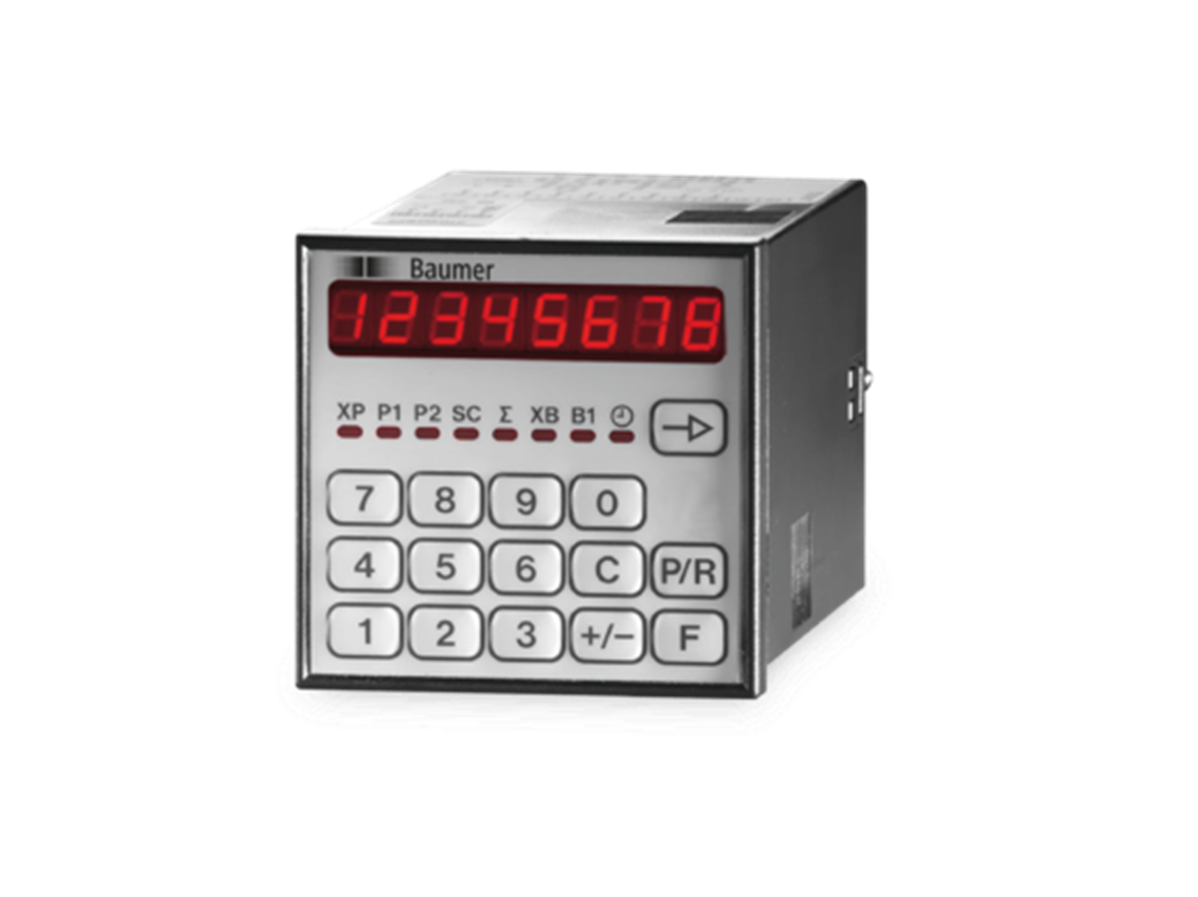

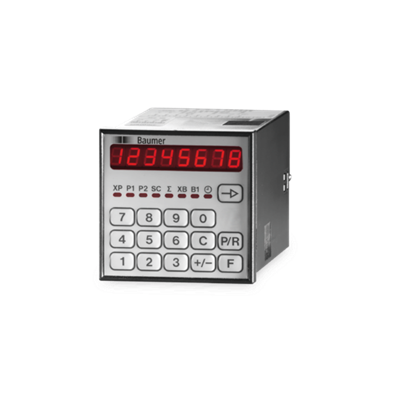

NE212

(Code: NE212)

En Stock

Compteur à 2 présélections
Affichage compteur auxiliaire, principale: 6 digits
Affichage totalisateur: 8 digits
Compteur auxiliaire, tachymètre, totalisateur et compteur horaire
Mode de fonctionnement, valeur de positionnement, facteur de conversion programmables
Raccordement: entrée codeur incrémental ou capteurs digitales
Modes de fonctionnement des présélections programmable
Liaison série RS232, RS422, RS485

Caractéristiques techniques

Caractéristiques électriques

Alimentation

24/48 VAC ±10 % (50/60 Hz)
85...265 VAC (50/60 Hz)
24 VDC ±10 %

Consommation

15 VA
8 W

Alimentation capteur

24/48 VAC: 12-26 VDC/80 mA
85...265 VAC: 24 VDC ±20 %/200 mA
24 VDC: 24 VDC ±20 %/200 mA

Afficheur

Affichage LED, 7 segments

Nombre de digits

8 digits - Totalisateur
6 digits - Compteur principale/ auxiliaire/horaire, Tachymètre

Hauteur des digits

7,6 mm

Fonction

Compteur à présélection
Cpt. principal à 2 présélections
Cpt. auxiliaire à 1 présélection
Compteur totalisateur
Compteur horaire

Facteur de conversion

0.0001...9999.99

Multiplicateur cpt. auxiliaire

1...99

Mode de comptage

Additionnant ou soustrayant
Différentiel A-B
Somme A+B (parallèle)
1 voie A + sens B - Up/Down
A 90° B - 2 voies déphasées

Fréquence de comptage

15 Hz, 25 Hz, 10 kHz programmable

Présélection

2 présélections

Mode de fonctionnement

Présélection principale
Comparaison permanente
Préliminaire flottant
Présélections en chaîne

Mémoire

>10 ans par EEPROM

Repositionnement

Par touche, entrée électrique ou automatique

Sorties statiques

Transistor NPN / PNP

Sorties relais

Contact inverseur pour le compteur principal
Contact à fermeture ou à ouverture pour le cpt. auxiliaire

Temps de passage

0,01...99,99 s

Interface

RS232
RS422
RS485

Conformité DIN EN 61010‑1

Classe de protection II
Surtension catégorie II
Degré de pollution 2

Emission

DIN EN 61000-6-4

Immunité

DIN EN 61000-6-2

Paramètres programmables

Mode de fonctionnement
Niveau logique capteur
Facteur de conversion
Mode de comptage
Entrées de commande

Agrément

Certification UL/E63076

Caractéristiques mécaniques

Température ambiante

0...+50 °C

Température de stockage

-20...+70 °C

Humidité relative

80 % sans condensation

Connexion

Connecteur débrochable à vis

Section maxi. fils

1,5 mm²

Protection DIN EN 60529

IP 65 (face avec joint)

Utilisation / Clavier

Pavé numérique et 5 touches de fonction

Type de boîtier

Encastrable

Dimensions L x H x P

72 x 72 x 108 mm

Profondeur d'encastrement

108 mm

Montage

Par étrier pour la version encastrable

Découpe

68 x 68 mm (+0,7)

Poids

320 g (24 VDC/85-265 VAC)
450 g (24/48 VAC)

Matière

Boîtier: Makrolon 6485 (PC)
Face avant: polyester
