Insérer, fixer, c'est bon

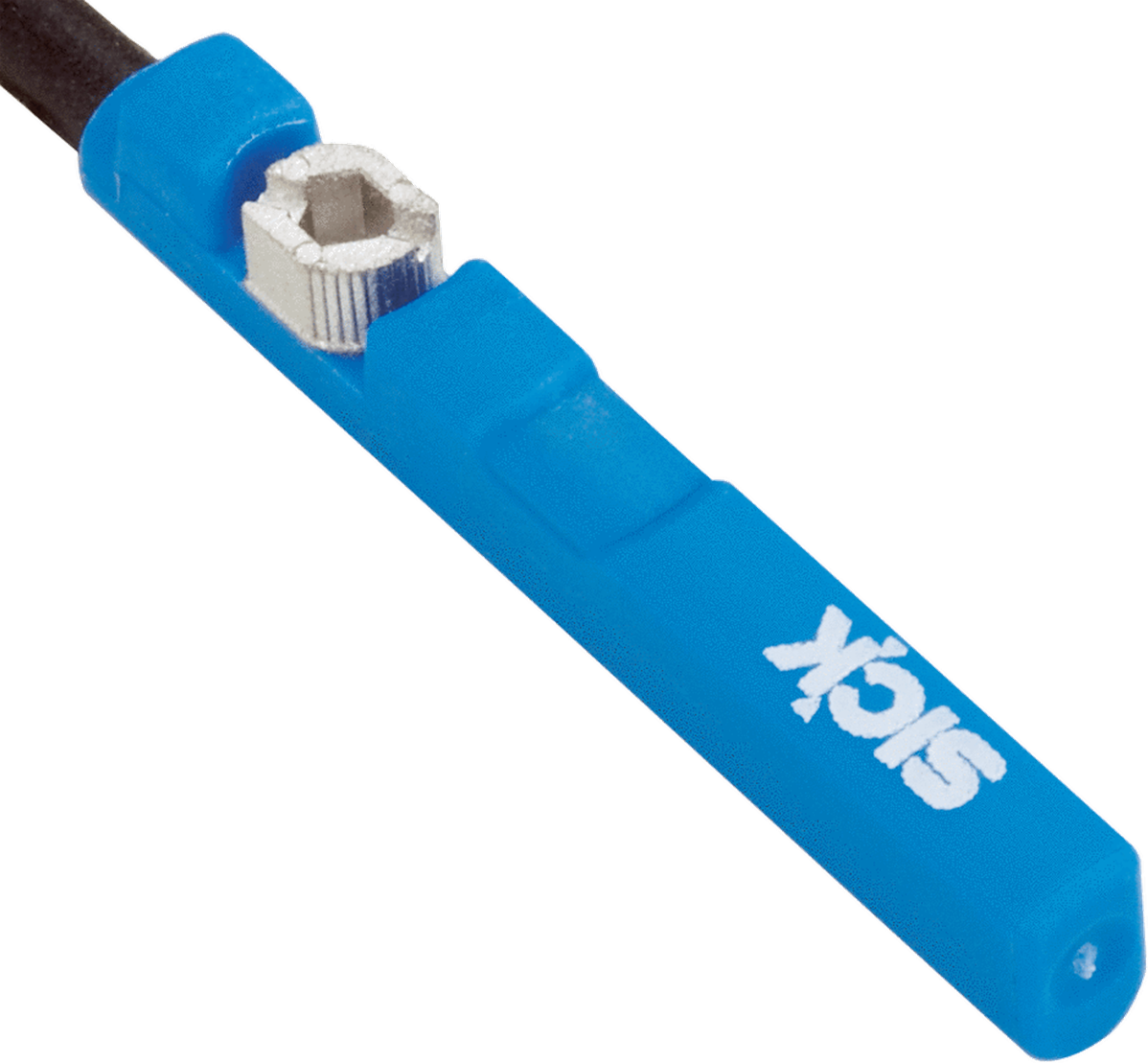

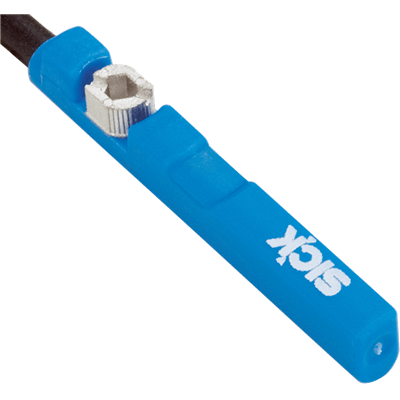

Le capteur magnétique pour vérins RZC1 de SICK est
la solution flexible pour la détection de position du piston dans les
actionneurs pneumatiques et électriques. Il convient à une utilisation
dans les vérins, les curseurs linéaires et les grappins à rainures en C
grâce au montage facile et à l'installation par le haut (« drop-in »)
avec vis combinée (six pans, fente) d'un simple quart de tour. Selon les
modèles, le RZC1 dispose de l'indice de protection IP 67, IP 68 ou IP
69K, est résistant aux chocs et aux vibrations ainsi qu'aux substances
chimiques, ce qui réduit les coûts de maintenance. Le très petit boîtier
du capteur permet une utilisation dans les vérins à petite course.
En bref
- Utilisable dans tous les vérins courants, les curseurs linéaires et les grappins à rainure en C
- Diversité maximale de l'offre avec sortie Reed 3 conducteurs, Reed 2 conducteurs et Reed en version 120 V
- Vis de fixation combinée (six pans creux et fente)
- Très petit boîtier pour une utilisation dans les vérins à course courte
- LED de fonctionnement
- Indices de protection IP 67/ IP 68 / IP 69K (en fonction du raccordement)
Vos avantages
- Coûts de maintenance réduits, car le capteur est
résistant aux chocs et aux vibrations et ne peut donc pas glisser dans
la rainure
- Montage flexible avec tournevis plat ou six pans
- Gain de temps grâce au montage d'une seule main avec un quart de tour seulement
- Installation
et remplacement du capteur faciles et rapides grâce au montage du
capteur par insertion et vissage (« drop in ») - évite le démontage des
capuchons du vérin
- Boîtier VISTAL® ultra-robuste - Indice de protection IP 67 ou IP 68 et IP 69K prolongeant la durée de vie du capteur
Caractéristiques techniques - aperçu
| Fonction de sortie | Contact NO |
| Formes de vérin avec adaptateur | Rail SMC CDQ2, rail SMC ECDQ2 |
| Longueur du boîtier | 26,3 mm |
| Tension d'alimentation | 5 V AC/DC ... 120 V AC/DC
|
