Concentré sur l'essentiel

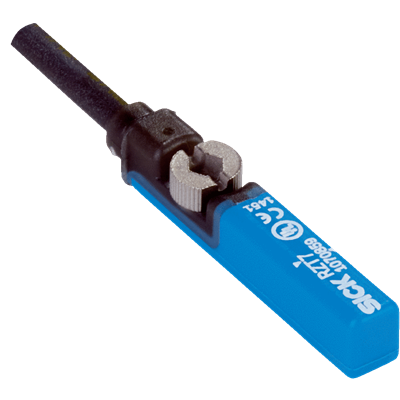

Le capteur magnétique pour vérins RZT7 de SICK
avec contact Reed détecte efficacement la position des pistons dans les
entraînements pneumatiques. Le RZT7 s'installe directement dans tous les
vérins à rainures en T courantes. Par ailleurs, SICK propose une vaste
gamme d'adaptateurs qui permettent d'utiliser le RZT7 sur d'autres types
de vérin. Le RZT7 se distingue par sa facilité de montage : il suffit
d'introduire le capteur dans la rainure et de le fixer sur le vérin en
effectuant un quart de tour.
En bref
- Utilisable dans tous les vérins courants, les
curseurs linéaires et les grappins à rainure en T ainsi qu'avec les
adaptateurs sur les vérins cylindriques et à tirant, les vérins à tige
profilée et les vérins à rainure en queue d'aronde
- Installation simplifiée du capteur dans la rainure
- Installation simplifiée du capteur dans la rainure
- LED d'état de commutation
- Indice de protection IP 67
- Tension d'alimentation jusqu'à 230 V
Vos avantages
- Un capteur pour des applications multiples : la
forme du capteur convient à toutes les rainures en T courantes, quels
que soient le profil et la marque du vérin.
- Montage aisé : le capteur reste en place sans chuter grâce aux nervures latérales, même avant de serrer la vis.
- Montage rapide : le capteur se fixe rapidement et efficacement dans la rainure en serrant la vis de fixation d'un quart de tour.
- La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations
- Remplacement aisé du capteur en cas de réparation sans démonter les capuchons
Caractéristiques techniques - aperçu
| Fonction de sortie | Contact NO / contact NF (selon le type) |
| Formes de vérin avec adaptateur | Vérin à profilé, vérin à tirant, vérin cylindrique, vérin avec rainure en queue d'aronde, rail SMC CDQ2, rail SMC ECDQ2 |
| Longueur du boîtier | 29,5 mm / 32,5 mm (selon le type) |
| Tension d'alimentation | 5 V AC/DC ... 230 V AC/DC 1) (selon le type) |
