TA202

(Code: TA202)

En Stock

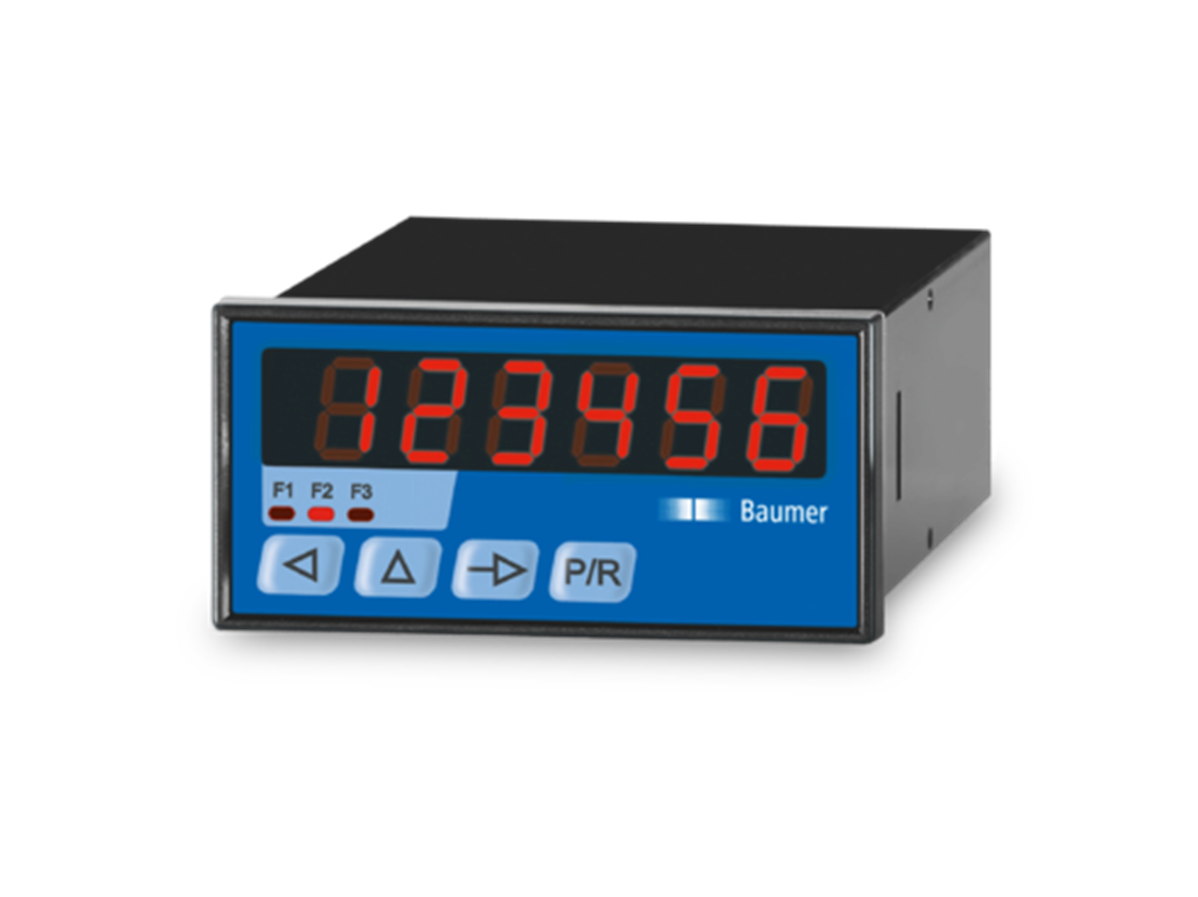

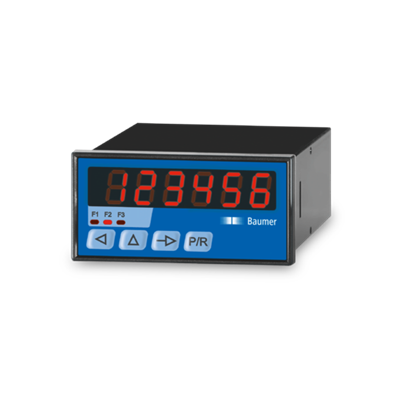

Tachymètre à 2 entrées
Affichage 6 digits
Raccordement: 2 capteurs numériques mono canal ou contact hors potentiel
Deux seuils
Affichage du rapport de vitesses, mémorisation de la valeur maxi
Mode de comptage programmable
Entrée F1 avec discrimination de sens
Liaison série RS232, RS422, RS485

Caractéristiques techniques

Caractéristiques électriques

Alimentation

24/48 VAC ±10 % (50/60 Hz)
115/230 VAC ±10 % (50/60 Hz)
24 VDC ±10 %

Consommation

7 VA
5 W

Alimentation capteur

12...26 VDC / max. 100 mA

Afficheur

Affichage LED, 7 segments

Nombre de digits

6 digits

Hauteur des digits

14 mm

Unité d'affichage

1/s, 1/min, 1/h programmable

Fonction

Tachymètre, rapport de vitesses

Paramètres programmables

Affectation F1, F2 ou F3
Fonctions de calculs
2 seuils et sortie analogiques
Mémoire valeur maxi

Principe de mesure

Mesure de la période des impulsions

Fonctions de calcul

Différence F1 - F2
Rapport de vitesses F1:F2
Allongement/Retrait (F2-F1):F1
Temps de fonctionnement
Durée des impulsions

Signaux d'entrées

Entrées sur comparateur

Logique des entrées

NPN / PNP

Entrées de commande

2 entrées

Fonctions de commande

Démarrage, arrêt

Fréquence de comptage

F1: 10 kHz / F2: 25 Hz, 40 kHz

Facteur de conversion

0.0001...9999.99

Mémoire

>10 ans par EEPROM

Sorties statiques

Optocoupleur

Sortie analogique

0(2)...10 V, 0(4)...20 mA
Résolution 12 bits
Coefficient de température ±20 ppm/°C

Sorties relais

Contact inverseur

Interface

RS232
RS422
RS485

Conformité DIN EN 61010‑1

Classe de protection II
Surtension catégorie II
Degré de pollution 2

Émission

DIN EN 61000-6-3

Immunité

DIN EN 61000-6-2

Agrément

Certification UL/E63076

Caractéristiques mécaniques

Température ambiante

0...+50 °C

Température de stockage

-20...+70 °C

Humidité relative

80 % sans condensation

Connexion

Connecteur débrochable à vis

Section maxi. fils

1,5 mm²

Protection DIN EN 60529

IP 65 (face avec joint)

Utilisation / Clavier

Face avant avec touches

Type de boîtier

Encastrable

Dimensions L x H x P

96 x 48 x 124 mm

Découpe

92 x 44 mm (-0,6)

Profondeur d'encastrement

124 mm

Montage

Par étrier pour la version encastrable

Poids

350 g (AC)
250 g (DC)

Matière

Boîtier: Makrolon 6485 (PC)
