Le codeur absolu linéaire : petit à haute résolution

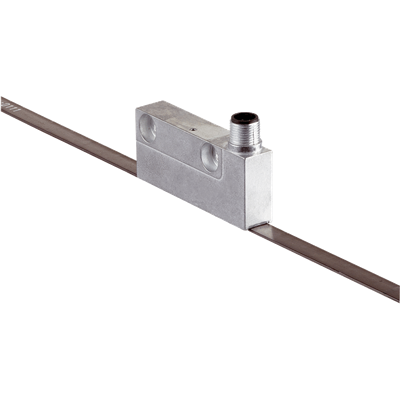

Le codeur linéaire sans contact TTK70 est composé
d'une tête de lecture compacte et d'un ruban magnétique. Le ruban
magnétique est équipée d'une division magnétique et représente la
référence de mesure. La division est constituée d'une piste incrémentale
et d'une piste absolue (bande à deux pistes). La tête de lecture
détecte la composante absolue et la composante incrémentale pour le
calcul de la valeur de position absolue. Dans la version SSI, la valeur
de position ainsi formée est mise directement à disposition pour un
traitement ultérieur.
Le TTK70 possède une sortie SSI pour le
positionnement absolu et une sortie sin/cos incrémentale pour la
détermination de la vitesse en temps réel.
En bref
- Détermination de la position absolue, sans contact
- Petite tête de lecture compacte
- Interface SSI standard, combinée à une sortie sin/cos
- Longueurs de mesure jusqu'à 4 m possibles
- Haute précision (± 10 µm)
- Haute résolution (1 µm)
- Vitesse de déplacement élevée jusqu'à 10 m/s
Vos avantages
- Intégration facile dans les systèmes existants
- Dynamique de processus élevée grâce à la petite taille, au moindre poids et à la grande vitesse de déplacement
- Après
l'installation, le système est immédiatement disponible et entièrement
sans maintenance ce qui permet des économies de temps et de coûts
- Insensible aux facteurs environnementaux tels que l'encrassement et la condensation
- Détection de la vitesse en temps réel avec positionnement absolu grâce aux sorties sin/cos et SSI
Caractéristiques techniques - aperçu
| Longueur de mesure | ≤ 4.000 mm |
| Résolution | 1 µm |
| Répétabilité | ≤ ± 2 µm |
| Interface électrique | SSI |
| Mode de raccordement | Connecteur mâle |
| Indice de protection | IP 67 (CEI 60529) |
