Solide, sans contact et résistant à la pression

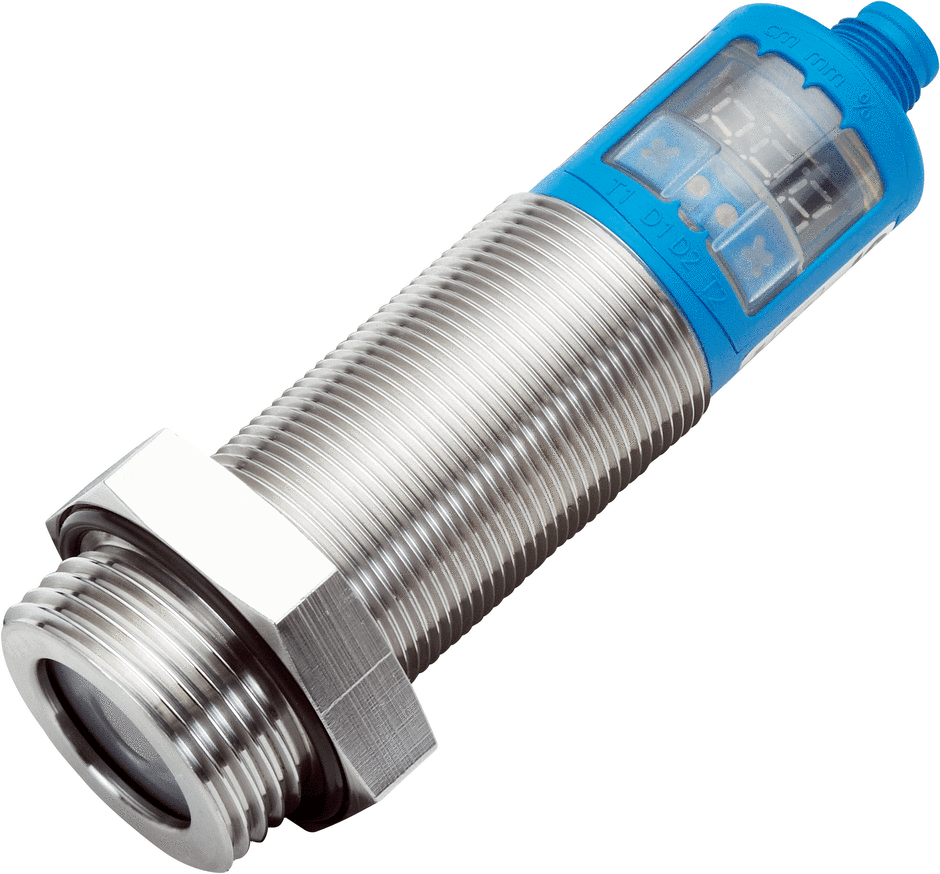

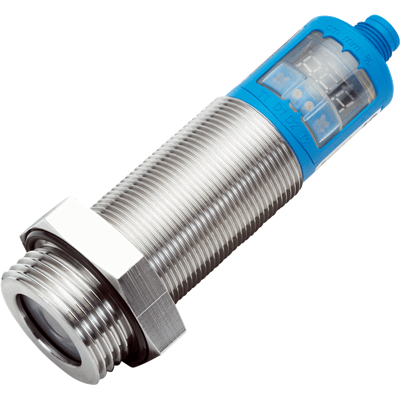

Les capteurs de niveau à ultrasons de la série
UP56 sont la solution idéale pour des applications complexes. Le
transducteur protégé par une membrane fonctionne jusqu'à une pression de
6 bar et présente une forte résistance à un grand nombre de produits
agressifs. Il est possible de choisir entre de l'acier inoxydable ou du
PVDF pour les boîtiers en contact avec les produits. Ainsi, les capteurs
de la série UP56 sont parfaitement appropriés pour des mesures sans
contact dans des produits en vrac et des liquides agressifs, visqueux,
hétérogènes ou abrasifs. Grâce à la combinaison de deux signaux de
sortie dans un appareil, il est possible de réaliser des solutions de
mesure et d'intégration dans l'installation globale à des prix
optimisés. Avec deux sorties de commutation, l'UP56 est en mesure, par
exemple, de surveiller en même temps le trop plein et le niveau bas. Une
utilisation en mesure continue avec un signal particulier de trop-plein
est possible à l'aide de la sortie analogique et du signal de
commutation. Le paramétrage particulièrement simple est effectué grâce à
un afficheur intégré ou, comme alternative, via un ordinateur ou un
adaptateur Connect+.
En bref
- Mesure sans contact avec distance de détection utile de 3,4 m max. / distance de détection limite de 8,0 m max
- Résistance à la pression jusqu'à 6 bars
- Grande robustesse du transducteur grâce à la face avant en PVDF
- 3 en 1 : mesure continue, signal de commutation et affichage
- Sortie analogique commutable entre 4 mA ... 20 mA et 0 V ... 10 V
- Raccords process G 1 et G 2
- Indice de protection IP 67
- Utilisation conviviale, également via Connect+
Vos avantages
- Mesure sans contact et donc sans usure dans les récipients sous pression
- Paramétrage simple permettant un gain de temps
- Système de mesure adaptable à différentes tailles de récipients pour la standardisation et la réduction des frais de stockage
- Sortie de TOR de sécurité et sortie analogique combinées dans un seul appareil
Caractéristiques techniques - aperçu
| Principe de mesure | Capteur à ultrasons |
| Principe de détection | Sans contact |
| Milieu | Liquides |
| Type de détection | Niveau limite, en continu |
| Température de process | -25 °C ... +70 °C |
| Pression du process | 0 bar ... 6 bar, surpression |
| Signal de sortie | 1 x PNP + 4 mA ... 20 mA / 0 V ... 10 V 2 x PNP 2 x NPN (selon le type) |
